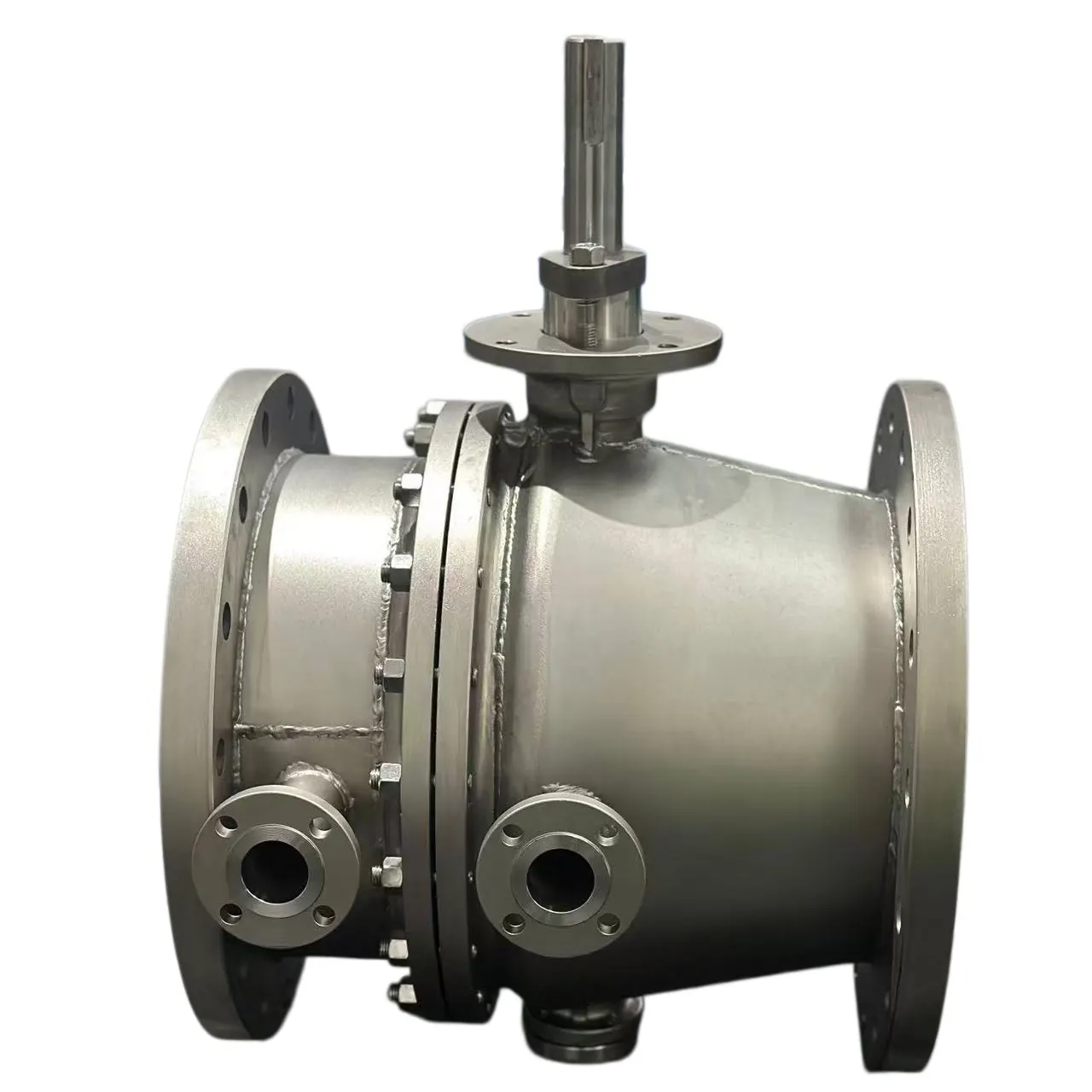

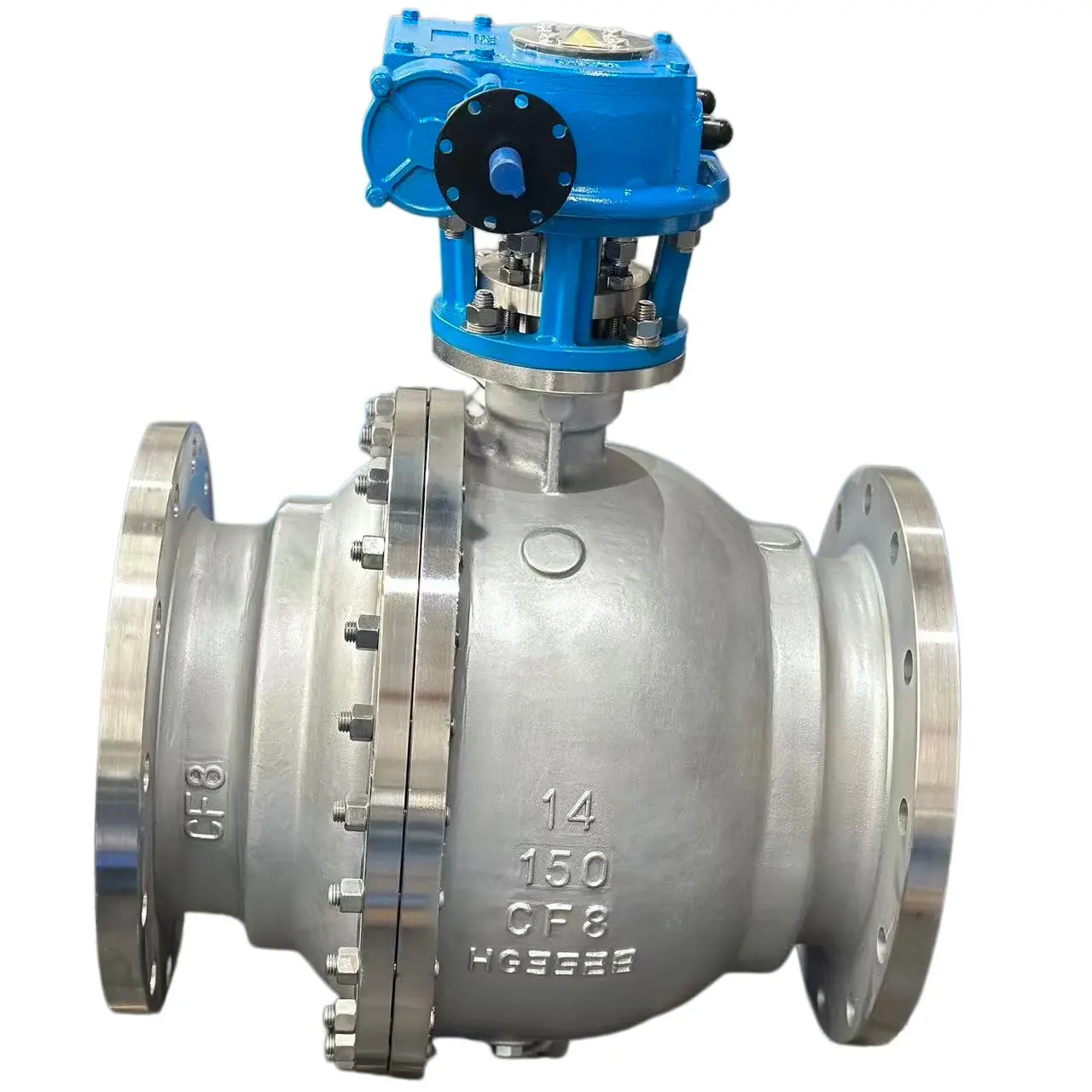

Pevný guľový ventil z nehrdzavejúcej ocele Kovaný guľový ventil s prírubou

Vlastnosti produktu

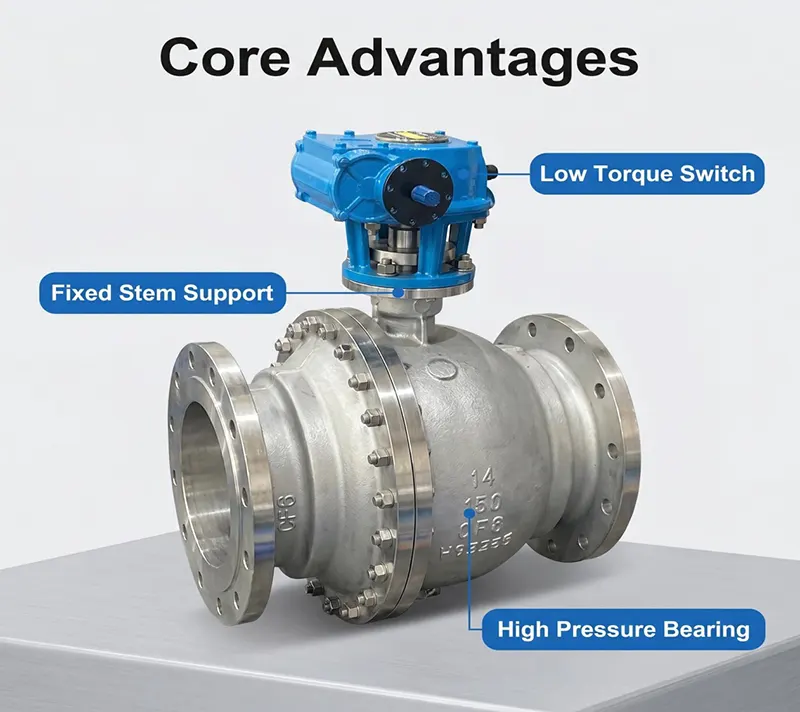

- Pevná guľová konštrukcia namontovaná na čapoch, vhodná pre pracovné podmienky s veľkým otvorom a vysokým tlakom.

- Kované telo ventilu s hustým materiálom, vysokou mechanickou pevnosťou a dobrým antikoróznym výkonom.

- Dizajn s plným portom, malý prietokový odpor, veľká prietoková kapacita, vhodný na čistenie potrubia.

- Odpružené plávajúce sedadlo zabezpečuje obojsmerné tesné uzavretie, nízku mieru úniku.

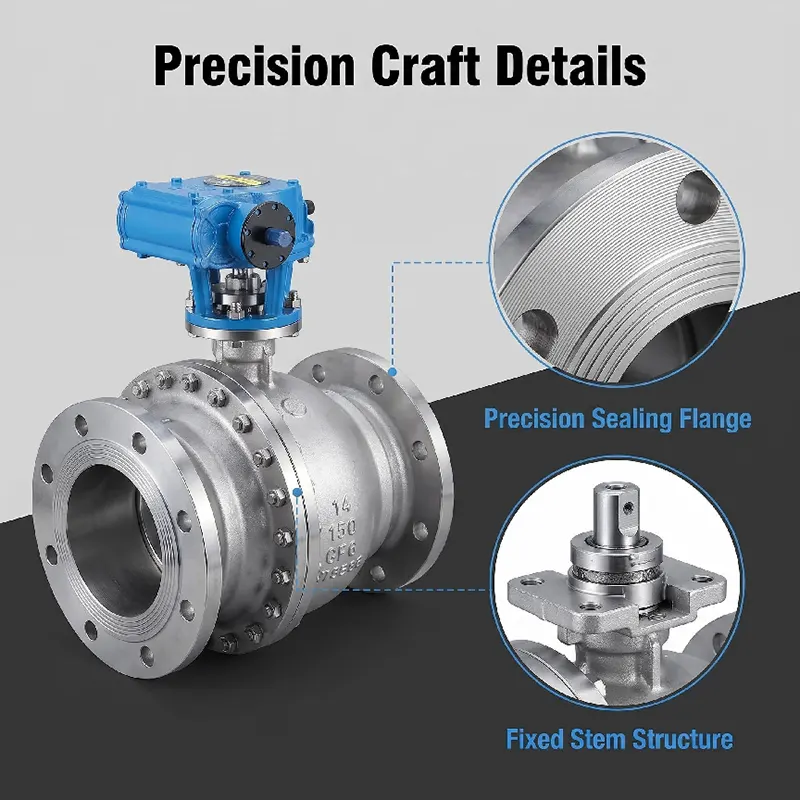

- Konštrukcia drieku proti vyfúknutiu, zabudovaná antistatická a požiarne bezpečná konštrukcia v súlade s API 607.

- Samouvoľňovacie sedadlo pre abnormálny pretlak v dutine na zvýšenie bezpečnosti prevádzky.

- Nízky prevádzkový krútiaci moment, podporuje časté cykly otvárania a zatvárania pre dlhodobú stabilnú prevádzku.

Kľúčové atribúty

Štruktúra produktu

Toto je kovaný guľový ventil s pevným guľovým ventilom z nehrdzavejúcej ocele. Guľa je podopretá horným a spodným čapovým hriadeľom namiesto toho, aby sa vznášala silou sedadla. Hlavné komponenty zahŕňajú kované telo ventilu, veko, pevnú guľu, horné a dolné otočné hriadele, pružinou predpäté plávajúce sedlá, vreteno proti vyfúknutiu, prírubové spojovacie konce a hornú montážnu podložku ISO 5211 pre pohony. Na požiadanie je možné poskytnúť funkciu dvojitého blokovania a odvzdušňovania. Možnosti čela príruby: RF, RTJ.

- Telo ventilu / Kapota: Kovaná nehrdzavejúca oceľ A182 F304 / A182 F316L

- Guľa: Kovaná nehrdzavejúca oceľ, tvrdo chrómovaná alebo stelitovaná

- Predstavec: nehrdzavejúca oceľ A182 F316

- Tesnenie sedla: PTFE / RPTFE pre mäkké tesnenie; Tvrdá zliatina Stellite 6 pre kovové tvrdé tesnenie

- Tesnenie a O krúžok: FKM, PTFE, prispôsobené pre rôzne teplotné médiá

- Skrutky: Skrutky z nehrdzavejúcej ocele B8 / B8M

Rozsah tlaku a teploty

-Tlaková trieda: PN16-PN100, trieda150-trieda2500

- Pracovná teplota:

• Verzia s mäkkým tesnením: -29 ℃ ~ +200 ℃

• Verzia s kovovým tvrdým tesnením: -29 ℃ ~ +425 ℃

-Testovací štandard: API 598, škrupinový test 1,5-násobok menovitého tlaku; skúška sedadla 1,1-násobok menovitého tlaku

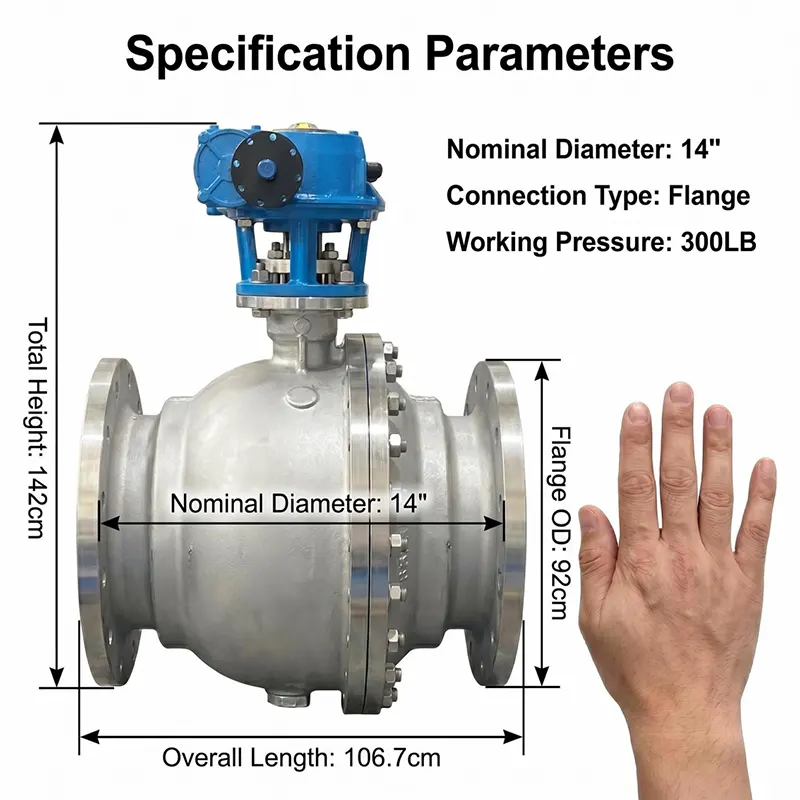

-Rozsah veľkostí: DN50-DN600 (NPS2"-NPS24")

Typy operácií

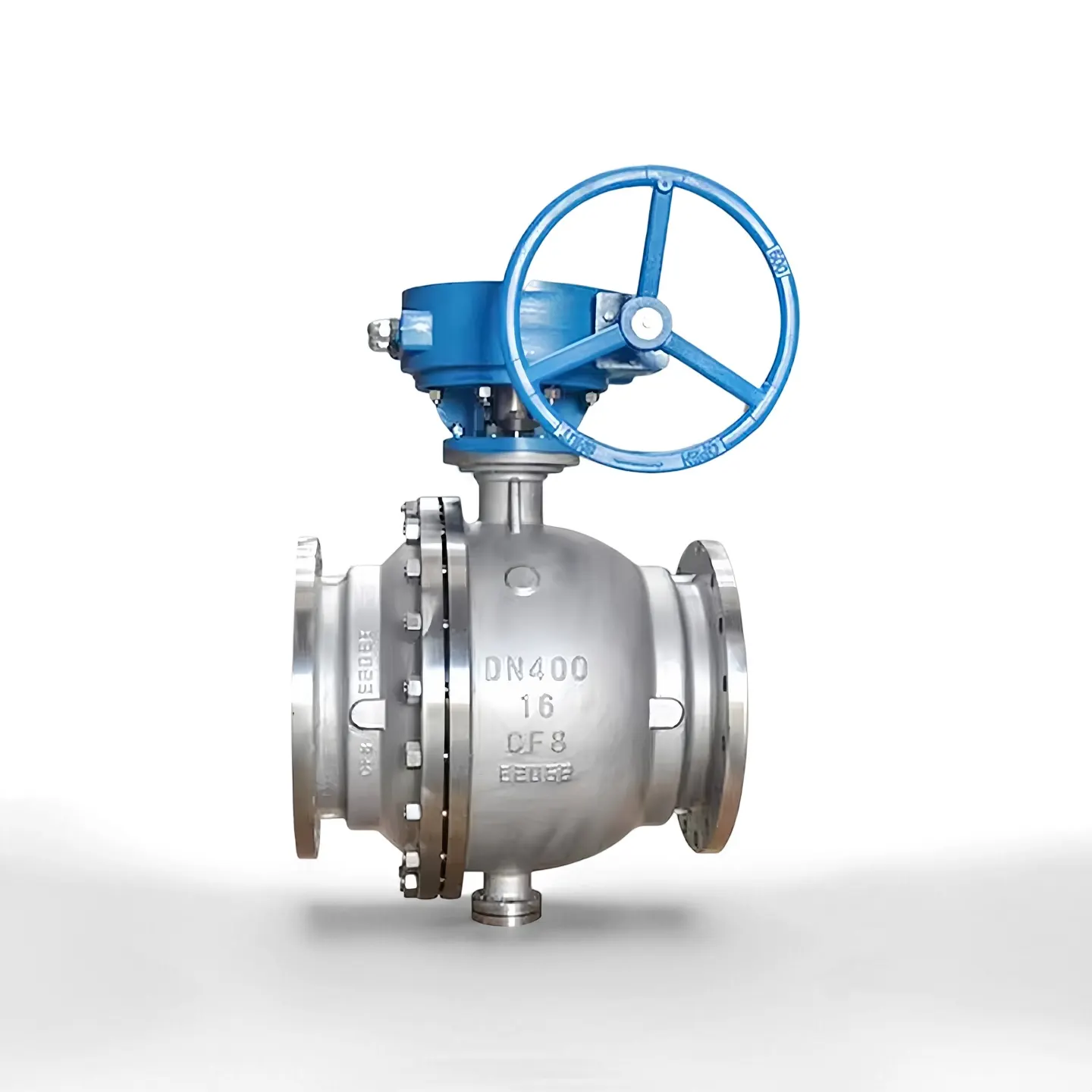

-Manuálne: Operátor so závitovkovým prevodom pre veľký krútiaci moment

-Pneumatický: Jednočinný / dvojčinný pneumatický pohon, s koncovým spínačom a solenoidovým ventilom

-Elektrický: typ On-off alebo modulačný elektrický pohon na diaľkové automatické ovládanie

-Hydraulické / elektrohydraulické ovládanie k dispozícii na špeciálnu požiadavku

Všetky pohony sú vhodné pre montážnu platformu ISO 5211.

Aplikácie

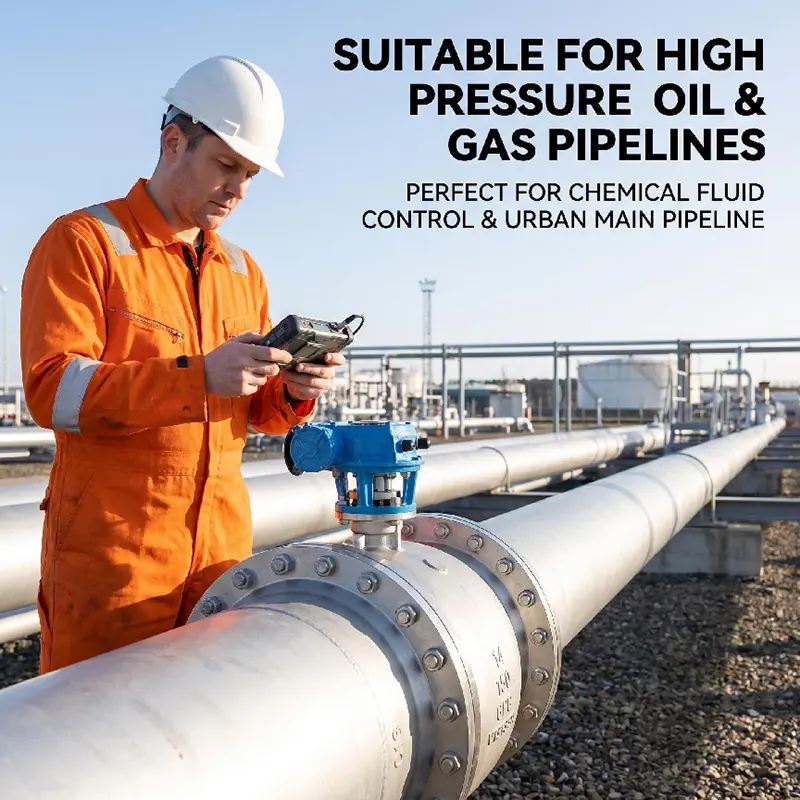

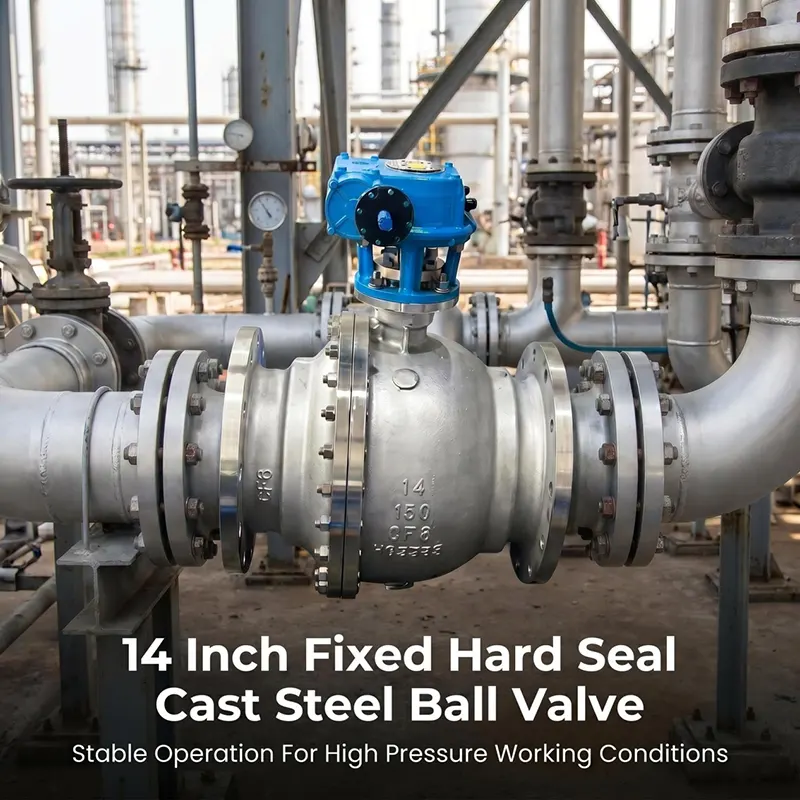

Široko používaný na zapínanie, vypínanie a oddeľovanie kvapalných, plynných a korozívnych médií. Používa sa hlavne v diaľkových potrubiach ropy a zemného plynu, petrochemických závodoch, chemickom spracovaní, výrobe energie, úprave vody, LNG a iných ťažkých priemyselných projektoch.

Prečo si vybrať náš nerezový guľový ventil s kovaným prírubou？

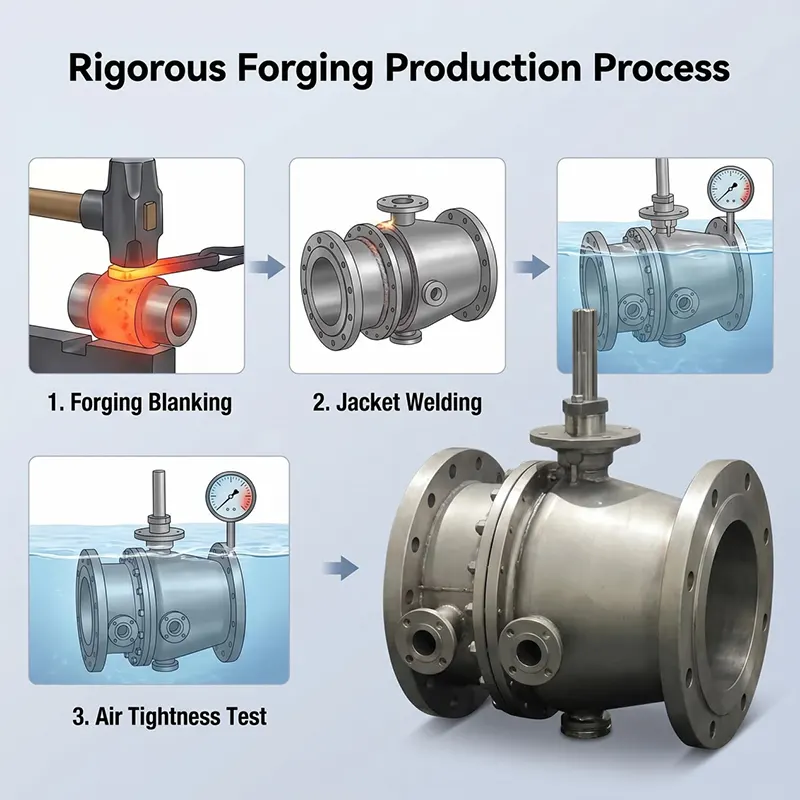

1. Prijať úplný proces kovania, kompaktný vnútorný materiál bez defektov pórovitosti odlievania, namontovať vysokotlakové vysokovýkonné potrubie.

2. Konštrukcia s pevnou guľou výrazne znižuje prevádzkový krútiaci moment pre veľké pracovné podmienky s vysokým tlakom.

3. Prísna vstupná kontrola materiálu, každý ventil pred dodaním prejde úplným hydrostatickým testom a testom tesnosti plynového sedla.

4. Podporujte dve verzie mäkkého tesnenia a kovového tvrdého tesnenia, aby vyhovovali rôznym teplotným a stredným požiadavkám.

5. Ponúkame kompletnú technickú podporu, kontrolu výkresov a popredajné poradenstvo pre váš projekt.

Sprievodca nákupom

Pri odosielaní dopytu uveďte nižšie uvedené informácie:

1. Menovitá veľkosť a tlaková trieda

2. Pracovné médium, skutočná pracovná teplota

3. Typ tesnenia: mäkké tesnenie alebo kovové tvrdé tesnenie

4. Typ prevádzky (šnekový prevod / pneumatický / elektrický atď.)

5. Štandardná príruba a typ čela príruby (RF / RTJ)

6. Špeciálna požiadavka: požiarna bezpečnosť, funkcia DBB, antikorózna úprava atď.

Náš inžinier ponúkne správny návrh podľa vašich pracovných podmienok.

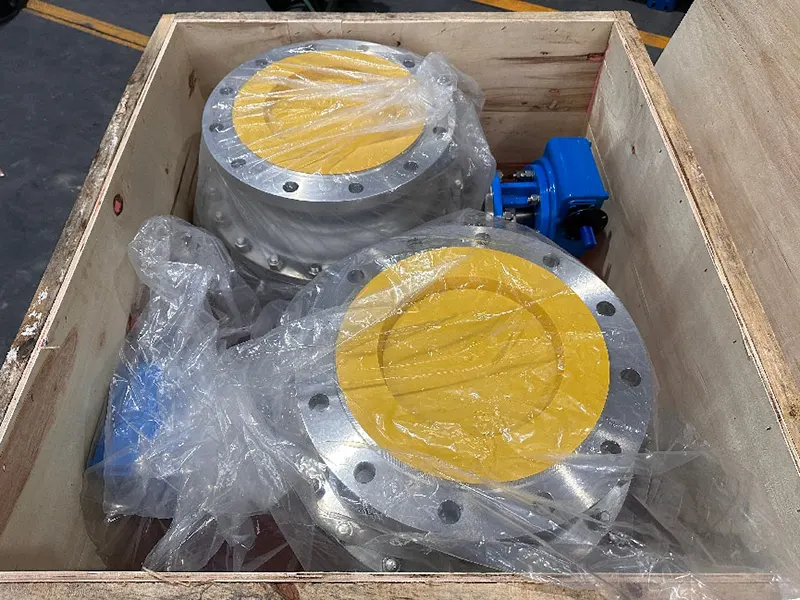

Balenie a doprava

Každý ventil bude pred zabalením vyčistený a chránený. Ventilové porty sú utesnené plastovými uzávermi, aby bola vnútorná dutina čistá. Ventily sú balené v pevných preglejkových prepravkách vhodných na námornú prepravu. Podporujeme EXW, FOB, CIF, DAP a ďalšie obchodné podmienky. Tovar môže byť doručený do určeného prístavu alebo skladu.

OEM a ODM

Prijímame objednávky OEM a ODM. Môžeme prispôsobiť materiál tela, materiál tesnenia, štandard príruby, špeciálny predlžovací driek, špeciálne maľovanie a označenie loga podľa výkresu zákazníka alebo technickej požiadavky. Flexibilné MOQ pre projektové objednávky.

Kontrola a testovanie

Každý ventil prechádza pred odoslaním kontrolou v celom rozsahu podľa normy API 598.

- Vstupná kontrola surovín: kontrola chemického zloženia a mechanických vlastností materiálu, poskytnutý záznam o vysledovateľnosti materiálu.

- Hydrostatický test plášťa: 1,5-násobok menovitého tlaku pre telo ventilu a kapotu.

- Test tesnosti sedadla: 1,1-násobok menovitého tlaku, voda alebo dusíkové médium.

- Vizuálna kontrola, kontrola rozmerov, kontrola farby a povrchovej úpravy.

- Svedecký test inštitútom tretej strany, ako je SGS, BV, je prijateľný na žiadosť klienta.

- Môže byť dodaná úplná sada dokumentov vrátane certifikátu o skúške materiálu MTC, správy o hydroskúške, osvedčenia o zhode.

Návod na inštaláciu a údržbu

- Pred inštaláciou dôkladne vyčistite potrubie, aby ste odstránili zváraciu trosku, piesok a úlomky, aby sa zabránilo poškodeniu tesniacej plochy.

- Namontujte ventil v správnom smere prietoku, skrutky príruby utiahnite krížom a rovnomerne.

- Nenechávajte ventil v polootvorenej polohe pri dlhodobom skladovaní alebo prevádzke.

- Pre pravidelnú prevádzku pravidelne spúšťajte cyklus otvárania a zatvárania s plným zdvihom, aby ste zabránili prilepeniu tesnenia.

- Počas bežnej kontroly na mieste skontrolujte prírubový spoj a upchávku vretena na vonkajšiu netesnosť.

- Počas plánovanej odstávky vymeňte opotrebované časti tesnenia; použite zodpovedajúci tesniaci materiál pre vaše pracovné médium.

- Ak je namontovaný pohon, pravidelne kontrolujte krútiaci moment pohonu, stav koncového spínača.

Popredajný servis

- Záručná doba: 12-mesačná záruka počítaná od dátumu odoslania, na výrobné chyby.

-Poskytujeme technickú podporu vrátane kontroly výkresov, potvrdenia parametrov a prevádzkových pokynov.

-Náš inžiniersky tím odpovedá na technické otázky do 24 pracovných hodín.

-Náhradné diely (sedadlá, tesnenia, tesnenie vretena) sú k dispozícii na opätovné objednanie.

-Pri rozsiahlych projektových objednávkach je možné dohodnúť technické konzultácie na mieste.

Poznámka: Záruka sa NEVZŤAHUJE na poškodenie spôsobené nesprávnou inštaláciou, nesprávnou obsluhou alebo nesprávnym stavom média.

Súvisiace odporúčané produkty

-Plávajúci guľový ventil (2-dielny / 3-dielny guľový ventil z nehrdzavejúcej ocele)

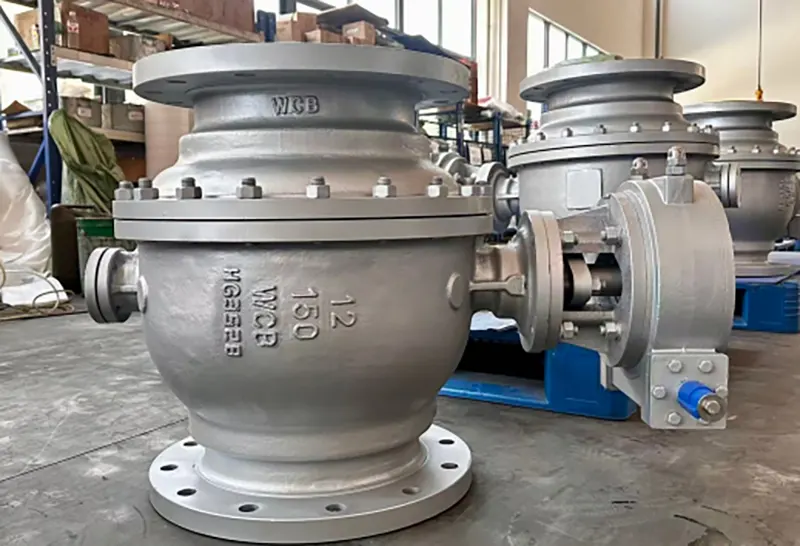

-Guľový ventil s pevným čapom WCB z uhlíkovej ocele

-Plášťový izolovaný pevný guľový ventil pre médium s vysokou viskozitou

-Guľový ventil s kompletným pneumatickým / elektrickým pohonom

-Kovový pevný guľový ventil s tvrdým tesnením pre vysokoteplotnú prevádzku

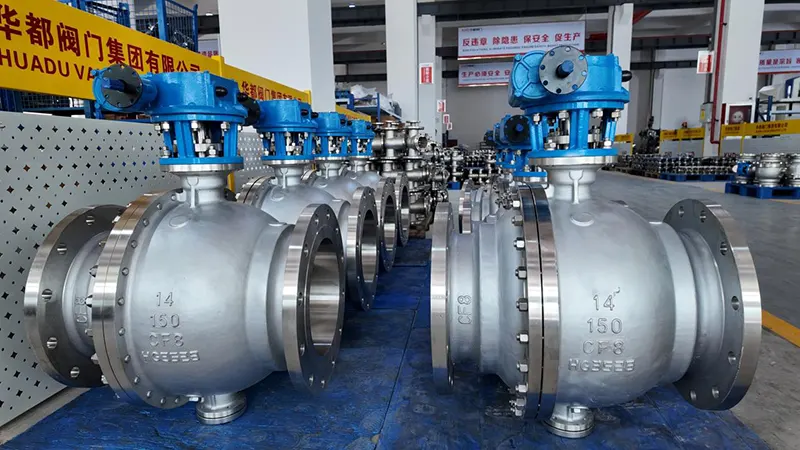

Sila našej továrne

Huadu Valve Group sa nachádza vo Wenzhou v Číne a špecializuje sa na dizajn priemyselných ventilov, kovanie, obrábanie a montáž. Vlastníme kompletné výrobné linky vrátane kováčskej dielne, CNC obrábacej dielne, montážnej dielne a nezávislého skúšobného laboratória. Všetky dôležité výrobné procesy sú dokončené vo vlastnej réžii, nie sú plne outsourcované. Máme bohaté skúsenosti so zámorskými zákazkami na ropný plyn, petrochemický priemysel a zásobovanie vodou. Naše výrobky sa vyvážajú do juhovýchodnej Ázie, Stredného východu, Európy a ďalších regiónov.
