Guľový ventil s ručným kolieskom

Sme profesionálny výrobca ventilov s certifikátmi ISO, API a CE. Naša dielňa je vybavená kompletnými výrobnými strojmi a prísnym celoprocesným systémom kontroly kvality. Vítame vlastné objednávky OEM a ODM s flexibilným minimálnym množstvom objednávky. Naše guľové ventily s dlhou životnosťou sa vyvážajú do mnohých krajín a získavajú stabilnú dobrú spätnú väzbu od globálnych zákazníkov.

Kľúčové atribúty

Aká je základná funkcia guľového ventilu s ručným kolieskom a ako sa líšia od guľových ventilov?

Tento kruhový ventil s ručným kolieskom je navrhnutý pre dva hlavné účely: presné škrtenie prietoku a úplné uzavretie potrubia. Guľové ventily fungujú najlepšie iba v úplne otvorenej alebo úplne zatvorenej polohe; čiastočné otvorenie rýchlo opotrebuje tesniaci povrch v dôsledku silného stredného nárazu. Vnútorný zakrivený prietokový kanál globálneho ventilu rovnomerne rozptyľuje tlak tekutiny. Pomalým otáčaním ručného kolieska môžete jemne doladiť objem prietoku a tlak v potrubí pre stabilnú reguláciu média. Je to najlepšia voľba pre parné, olejové a chemické vedenia, ktoré vyžadujú časté nastavovanie prietoku.

Bude ručné koleso potrebovať veľkú silu na otáčanie pod vysokým pracovným tlakom?

Optimalizujeme prispôsobenie závitov a vnútornú štruktúru obloženia, aby sme znížili prevádzkový krútiaci moment. Dokonca aj pod menovitým maximálnym tlakom sa ručné koleso otáča hladko bez zaseknutia. Operátori potrebujú na dokončenie otvárania, zatvárania a nastavenia prietoku iba holé ruky, nie sú potrebné žiadne kľúče ani pomocné nástroje. Ak máte pracovné podmienky s ultra vysokým tlakom, môžeme tiež poskytnúť zväčšené ručné kolesá ako voliteľnú možnosť na ďalšie zníženie prevádzkovej sily.

Aké možnosti materiálu tela si môžem vybrať pre tento guľový ventil s ručným kolieskom?

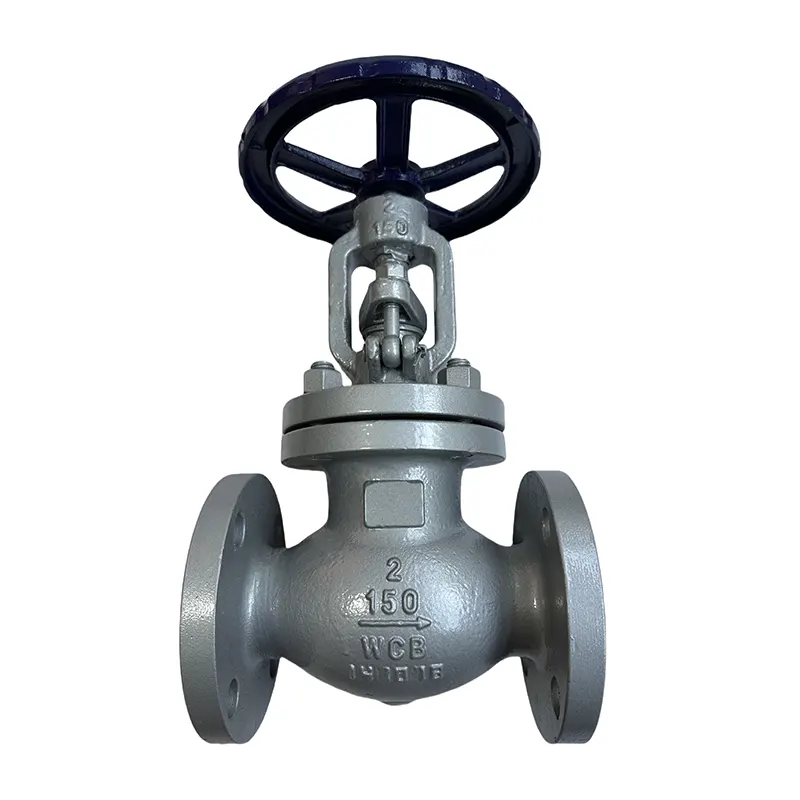

Na výber máme dva bežné materiály tela: uhlíkovú oceľ WCB, nehrdzavejúcu oceľ 304 a 316L.

WCB dobre drží pri vysokej teplote a má silnú telesnú pevnosť, je dobré pre parné, vykurovacie olejové a ropovody.

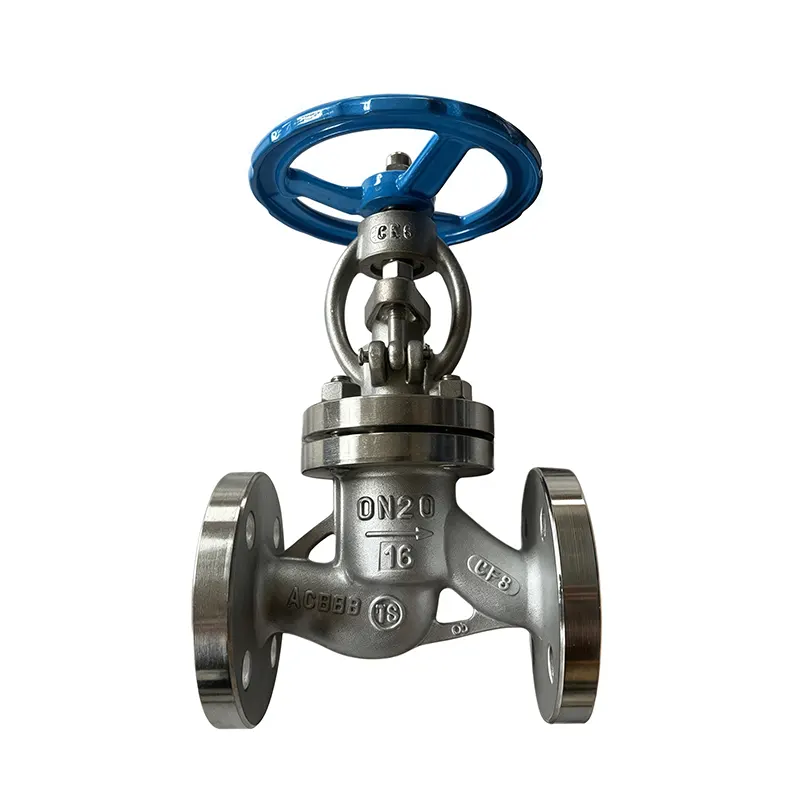

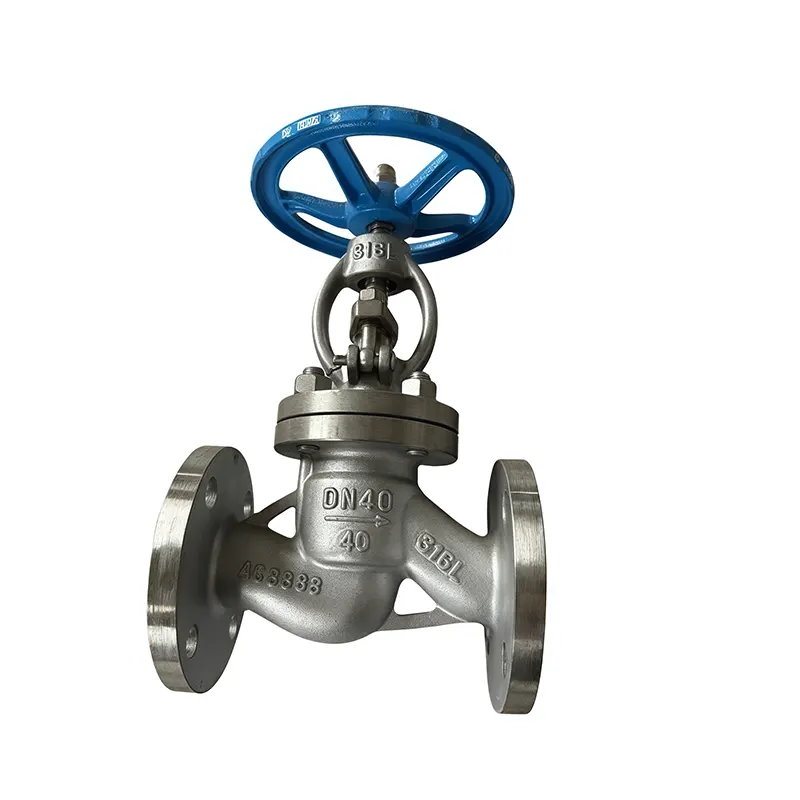

Nehrdzavejúca oceľ 304 a 316L zastavuje hrdzu a miernu kyslú a alkalickú koróziu, prispôsobuje potrubia morskej vody, slanej vody a chemického odpadu.

Každé odliate telo dostane úplnú kontrolu materiálu predtým, ako začneme obrábať.

Aké konfigurácie tesnenia sú k dispozícii na prispôsobenie rôznym médiám a teplotám?

Tri vyspelé tesniace riešenia pre rôzne pracovné scenáre:

Mäkké tesnenie z PTFE: Dosahuje úplne nulový únik, nízke trenie, pasuje na korozívne kvapaliny bez vysokého tlaku pri normálnej teplote

Pružné grafitové tesnenie: Vynikajúca tepelná odolnosť, stabilná pri dlhodobom vysokoteplotnom obehu pary

Zostava kovového tvrdého tesnenia: Silná odolnosť proti opotrebeniu a vysokému tlaku, funguje pre médiá zmiešané s malými pevnými časticami, ktoré by poškodili mäkké tesnenia

Aké tlakové triedy a teplotné rozsahy môže tento guľový ventil s ručným kolieskom vydržať?

Štandardné tlakové triedy zahŕňajú PN16, PN25, PN40, Class150 a Class300. Použiteľná pracovná teplota sa pohybuje od -29°C do 425°C. Modely WCB sa prispôsobujú prostrediam s vyššou teplotou, zatiaľ čo verzie z nehrdzavejúcej ocele si zachovávajú stabilný výkon pri nízkych teplotách korozívnych pracovných podmienok.

Aké špecifikácie príruby môžete vyrobiť pre tento globálny ventil?

Štandardné príruby sa riadia priemyselnými normami ANSI, GB, DIN a JIS. Príruba so zvýšeným čelom (RF) je predvolená z výroby a na požiadanie je možné vyrobiť prírubu s plochým čelom (FF). Ak vaše potrubie na mieste používa neštandardné rozstupy otvorov pre skrutky, špeciálnu hrúbku príruby alebo vonkajší priemer, môžeme upraviť veľkosť obrábania príruby presne podľa vašich technických výkresov.

Aké veľkosti držíte na sklade a viete vyrobiť nadrozmerné neštandardné ventily?

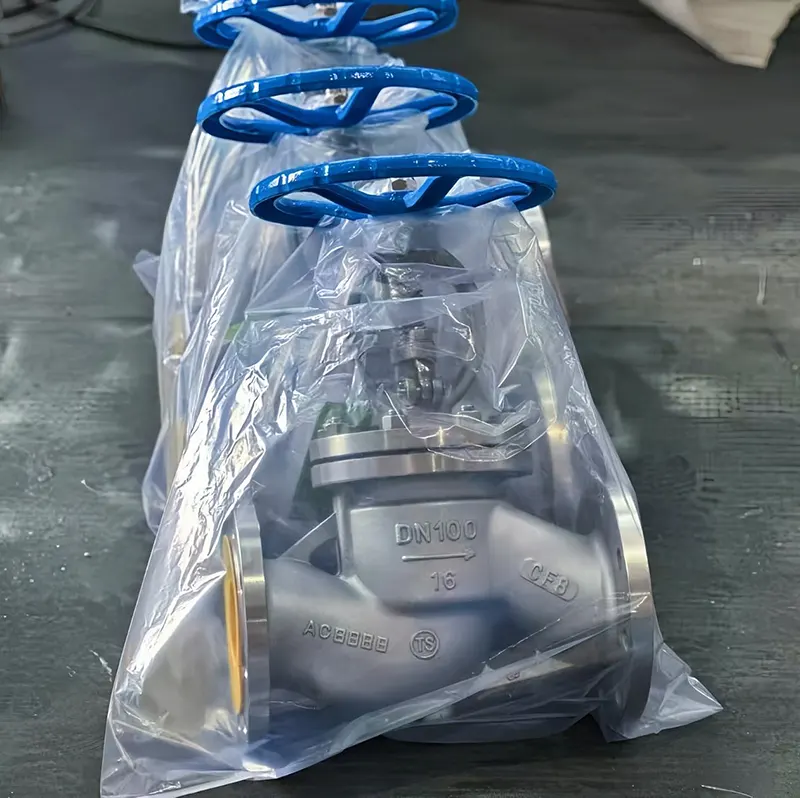

Konvenčné špecifikácie DN15 až DN300 sú uložené v našom sklade pre rýchle odoslanie. Pre inžinierske projekty vyžadujúce kalibre väčšie ako DN300 alebo zákazkové neštandardné veľkosti vnútorného otvoru podporujeme plnú zákazkovú výrobu. Každý hotový ventil prejde pred balením dvojrozmernou kontrolou, aby sa predišlo nesúladu montáže na mieste.

Ktoré priemyselné odvetvia široko prijímajú guľový ventil s ručnými kolieskami?

Široko sa používajú v tepelných elektrárňach, parných systémoch ústredného kúrenia, petrochemických spracovateľských dielňach, zariadeniach na odsoľovanie morskej vody, priemyselných čističkách odpadových vôd a vykurovacích potrubných sieťach. Pracovníci môžu pohodlne sledovať a ovládať ručné koleso na nadzemných potrubiach bez zložitých pomocných konštrukcií.
