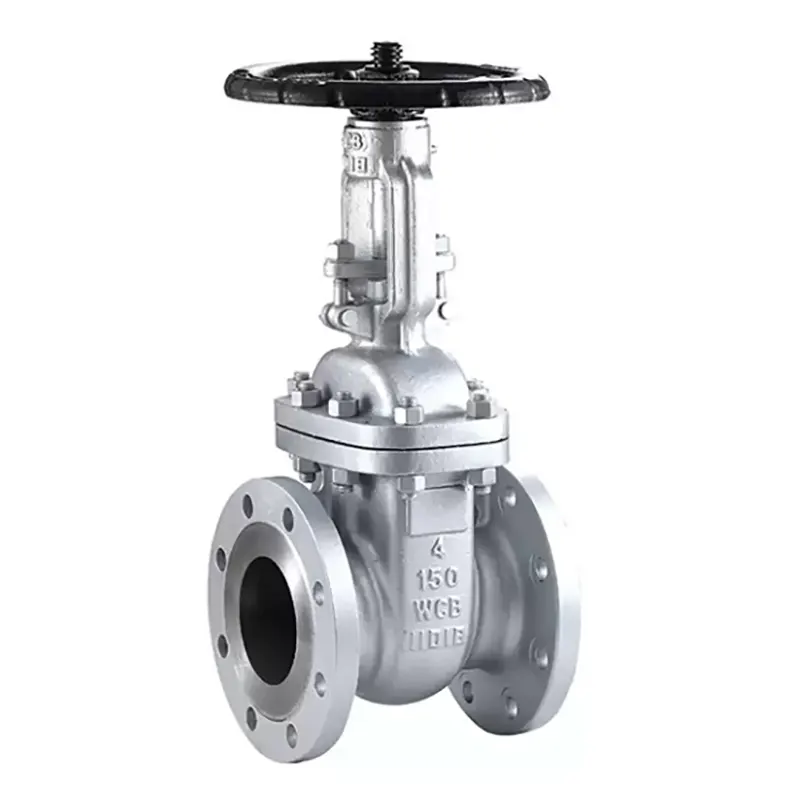

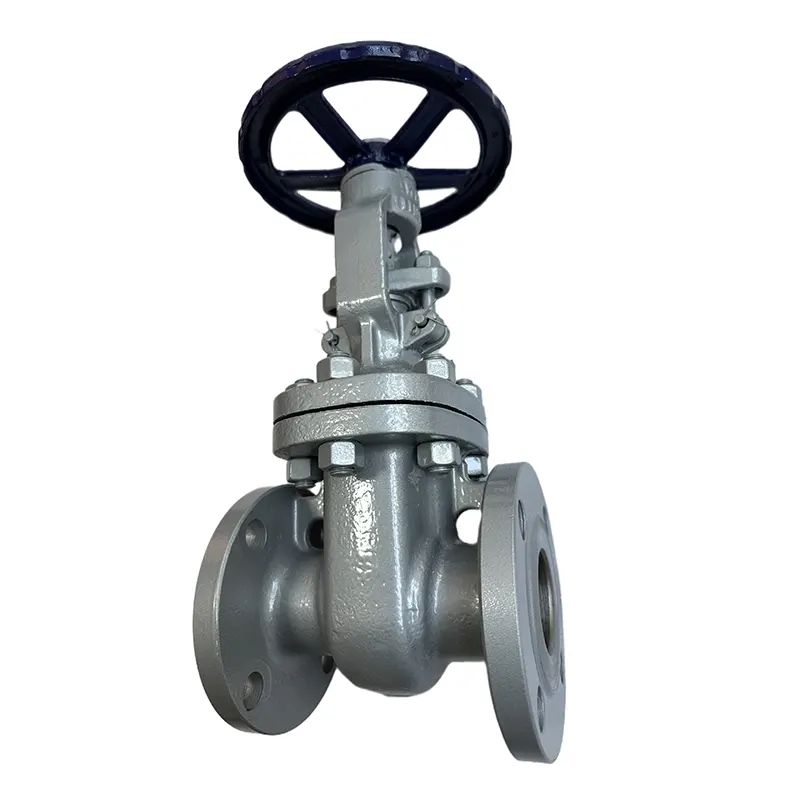

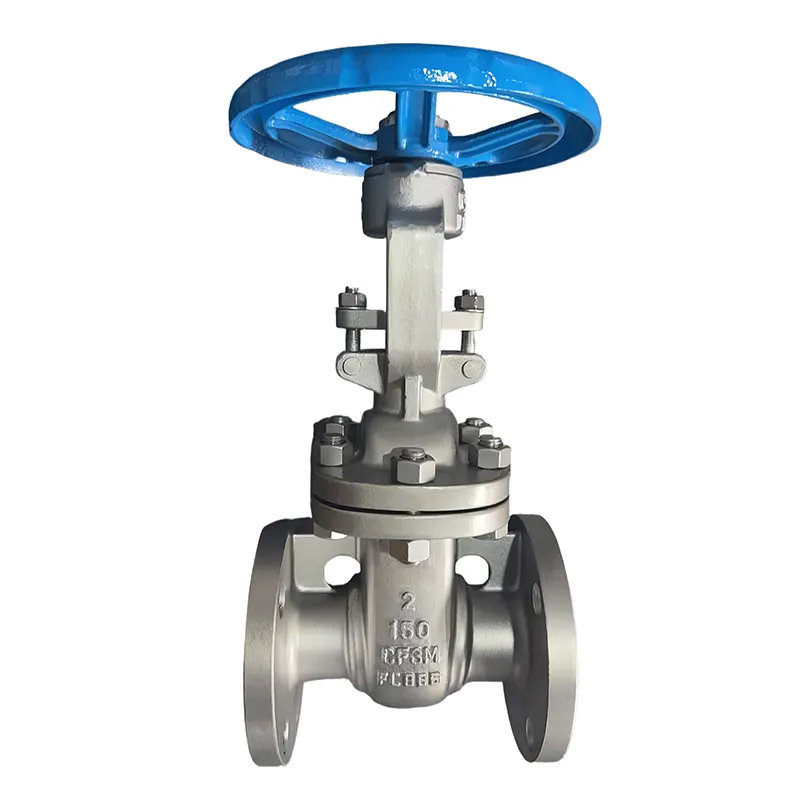

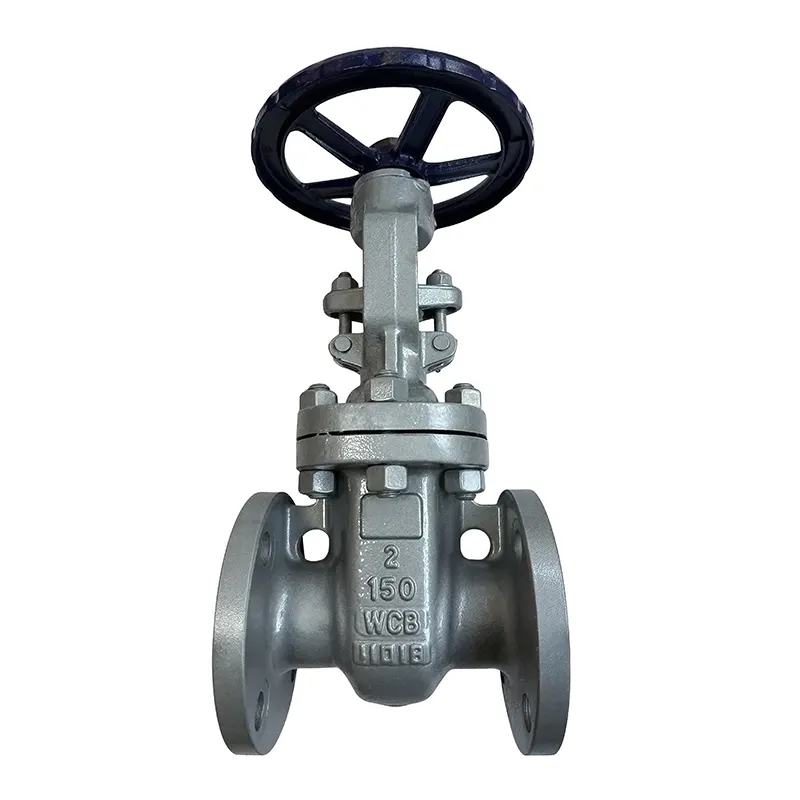

Vysokotlakový uzatvárací ventil

Sme certifikovaný výrobca ventilov s certifikátmi ISO a API, vybavený presnými výrobnými linkami a prísnou kompletnou kontrolou kvality vrátane hydrostatických testov API 598. Prispôsobenia OEM a ODM sú k dispozícii s flexibilným MOQ pre skúšobné a hromadné objednávky. Naše vysokotlakové posúvače pre veľké zaťaženie sa dodávajú po celom svete a klienti z oblasti inžinierstva ich vysoko chvália.

Akým druhom pracovných scenárov sa môžu tieto vysokotlakové posúvače prispôsobiť?

Slúžia ako izolačné uzatváracie zariadenie s plným otvorom pre vysokotlakové potrubia, ktoré sa vo veľkej miere používajú v preprave ropy a plynu, tepelných elektrárňach, chemických rafinériách a vysokoteplotných parovodoch. Úplne otvoria alebo úplne zatvoria prietok pre údržbu potrubia a núdzové vypnutie.

Kľúčové atribúty

Je tento typ posúvača vhodný na škrtenie alebo nastavovanie tlaku?

Rozhodne nie. Tieto posúvače sú určené výlučne na izoláciu zapnutia a vypnutia. Čiastočné otvorenie ventilu povedie k silnej erózii klinového tesniaceho povrchu z tvrdej zliatiny rýchlo prúdiacim médiom, čo vedie k trvalému úniku. Na zníženie tlaku a reguláciu prietoku sú potrebné špeciálne regulačné ventily.

Aké suroviny idú na výrobu týchto vysokotlakových posúvačov?

Telo a kapota: Liata A216 WCB, kovaná A105, nízkoteplotná uhlíková oceľ A350 LF2

Driek ventilu: A182 F304, A182 F316 alebo nehrdzavejúca oceľ 13Cr

Klinový kotúč: Substrát z uhlíkovej ocele s tvrdou stelitovou povrchovou úpravou

Čela sedadla: tvrdá zliatina stelit / inconel

Tesniace tesnenia: RTJ kovové krúžkové tesnenia, grafitové špirálovo vinuté tesnenia

Aké výhody pri prevádzke vysokotlakového potrubia robia vysokotlakové posúvače lepšou voľbou v porovnaní s guľovými ventilmi a klapkami?

Po prvé, ich úplný priamy priechodný otvor prináša takmer nulový prietokový odpor; guľové ventily majú zachytené dutiny a škrtiace ventily majú vnútorné diskové prekážky, ktoré vytvárajú extra stratu tlaku.

Po druhé, celokovová klinová konštrukcia s tvrdým tesnením znesie ultra vysoký tlak a vysokú teplotu triedy 2500, zatiaľ čo mäkko utesnené guľové a škrtiace ventily zlyhajú pri extrémnom tepelnom a tlakovom zaťažení.

Po tretie, hrubé hrubostenné telesá a voliteľné zvárané kryty eliminujú riziká úniku, ktoré plávajúce guľové a doštičkové škrtiace ventily nedokážu vyriešiť pre kritické vysokotlakové potrubia horľavého média.

Po štvrté, podporujú certifikáciu požiarnej bezpečnosti API 6D, povinnú bezpečnostnú normu, ktorú väčšina klapiek nemôže splniť.

Aké základné konštrukčné návrhy odlišujú štandardný vysokotlakový posúvač?

Úplný priamy vývrt cez potrubie na zníženie straty prietoku

Pevný alebo delený klin potiahnutý stelitovou zliatinou pre nepriepustné tesnenie kov na kov

Hrubostenné liate/kované telo z uhlíkovej ocele, skrutkované alebo tlakovo odolné zvárané veko

Kovové krúžkové prírubové tesnenia RTJ pre spoľahlivé vysokotlakové tesnenie

Viacvrstvové tesnenie drieku zadného sedadla na zastavenie vonkajšieho úniku média

Plne kompatibilné s API 6D, ASME B16.34, vyhovujúce hydrostatickým a požiarnym testom API 598

Viac možností pohonu: ručné koleso, prevodovka, elektrický, pneumatický alebo hydraulický pohon
