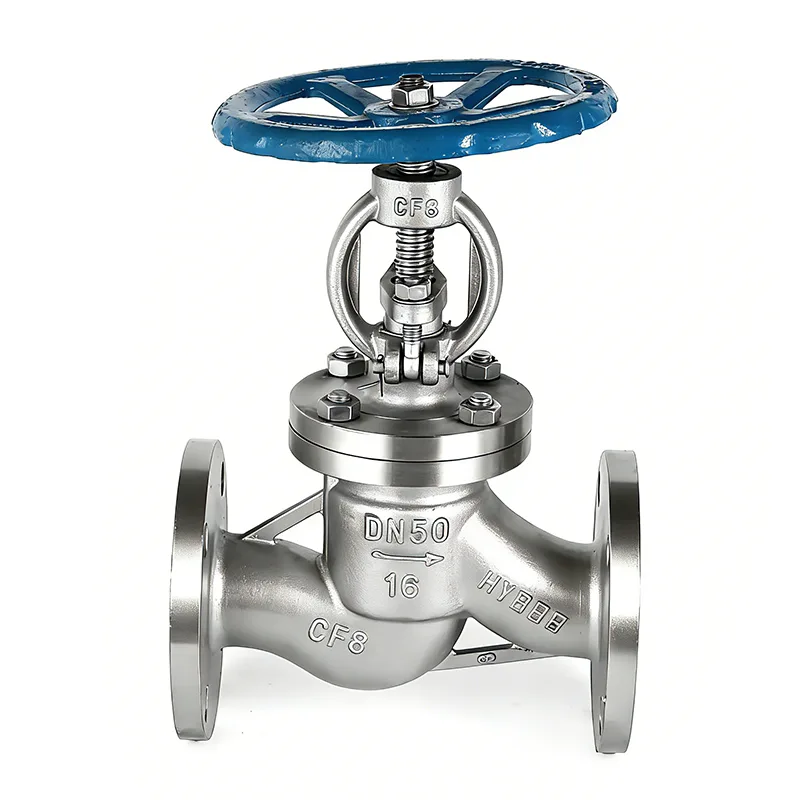

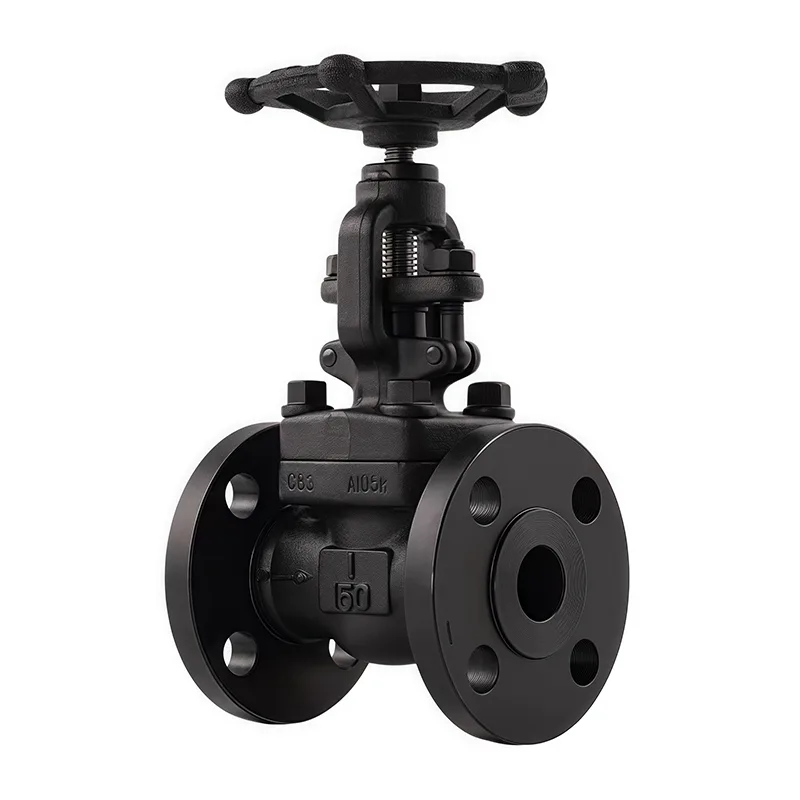

Princíp činnosti a vlastnosti Globe Valve.

Pracovný princíp

Guľový ventil, tiež známy ako uzatvárací ventil, je jedným z najpoužívanejších typov ventilov. Je tak populárny, pretože počas procesu otvárania a zatvárania je trenie medzi tesniacimi plochami malé, je relatívne odolné, výška otvoru nie je veľká, výrobný proces je jednoduchý a údržba je pohodlná. Je vhodný nielen pre stredný a nízky tlak, ale aj pre vysoký tlak.

Princíp uzatvárania ventilu Globe Valve spočíva v tom, že využíva tlak ventilovej páky na to, aby tesniaca plocha kotúča ventilu tesne priliehala k tesniacej ploche sedla ventilu, čím sa bráni prietoku média.

Guľový ventil umožňuje prúdenie média iba jedným smerom a počas inštalácie má požiadavku na smer. Štrukturálna dĺžkaGuľový ventilje dlhší ako u uzatváracieho ventilu. Súčasne je odolnosť voči tekutinám vysoká a spoľahlivosť jej tesnenia nie je po dlhú dobu prevádzky silná.

Charakteristika

(1)ŠtruktúraGuľový ventilje jednoduchšia ako u uzatváracieho ventilu a výroba aj údržba sú pohodlnejšie.

(2) Tesniaci povrch nie je náchylný na opotrebovanie alebo poškriabanie. Má vynikajúci tesniaci výkon. Počas procesu otvárania a zatvárania nedochádza k relatívnemu kĺzaniu medzi kotúčom ventilu a tesniacou plochou telesa ventilu. Preto nie je opotrebenie ani poškriabanie vážne a tesniaci výkon je dobrý s dlhou životnosťou.

(3) Počas otvárania a zatvárania je zdvih kotúča ventilu malý, takže výška guľového ventilu je menšia ako výška posúvača, ale jeho konštrukčná dĺžka je dlhšia ako výška posúvača.

(4) Otvárací a zatvárací moment je veľký, takže operácia je namáhavá a trvá dlho.

(5) Vysoká odolnosť voči tekutinám. V dôsledku kľukatej dráhy média v tele ventilu je odpor tekutiny vysoký, čo má za následok značnú spotrebu energie.

(6) Keď je menovitý tlak PN smeru prúdenia média ≤ 16 MPa, normálny smer prúdenia smeruje nahor od spodnej časti kotúča ventilu; keď je menovitý tlak PN ≥ 20 MPa, normálny smer prúdenia je z hornej časti kotúča ventilu dole. Je to na zvýšenie tesniaceho výkonu. Počas používania môže médium guľového ventilu prúdiť iba jedným smerom a nemôže meniť smer prúdenia.

(7) Pri úplnom otvorení je kotúč ventilu často vystavený erózii.

Os drieku ventilu Globe Valve je kolmá na tesniaci povrch sedla ventilu. Zdvih na otvorenie alebo zatvorenie ventilu je relatívne krátky a má veľmi spoľahlivý rezný účinok, vďaka čomu je tento typ ventilu vhodný na použitie ako uzatváranie alebo regulácia a škrtenie média.
