Kusový ručný guľový ventil z nehrdzavejúcej ocele

Dvojdielny ručný guľový ventil z nehrdzavejúcej ocele je všestranný priemyselný ventil určený na uzatváranie potrubia a reguláciu prietoku. Vyrobený spoločnosťou Huadu Valve Group, používa materiál z nehrdzavejúcej ocele SS304 / SS316 a je vhodný pre všeobecné priemyselné pracovné podmienky.

Široko sa používa v zariadeniach na úpravu vody, chemických pomocných potrubiach, potravinárskych procesných linkách a námorných palubných potrubiach, kde je rozhodujúca odolnosť proti korózii a pohodlná údržba.

Zabezpečujú stabilnú prevádzku a dlhú životnosť v náročných priemyselných prostrediach.

Kľúčové atribúty

Surovinové a štrukturálne výhody

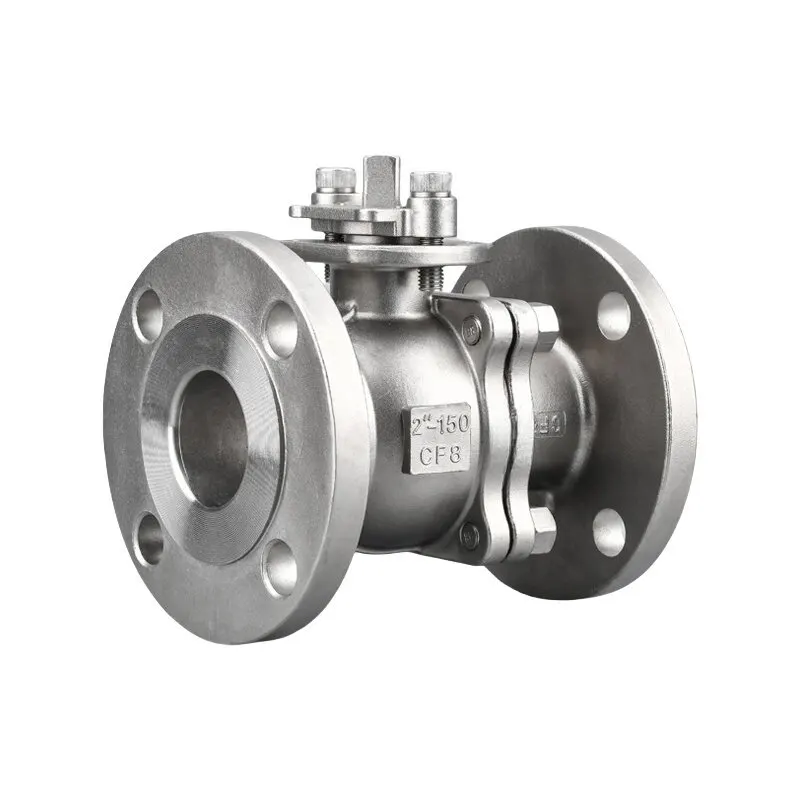

Praktická dvojdielna delená konštrukcia tela

Dvojdielny ručný guľový ventil z nehrdzavejúcej ocele využíva dvojdielny dizajn deleného tela, ktorý prináša tieto hlavné prednosti:

- Jednoduchá demontáž pre kontrolu a výmenu náhradných dielov bez odstránenia celého ventilu z potrubia

- Prístupná guľa, sedlá a predstavec po uvoľnení spojovacích skrutiek, čo šetrí čas bežnej údržby

-Primeraná celková hmotnosť, ľahšia ako celoprírubové liate guľové ventily pre jednoduchšiu manipuláciu a inštaláciu

-Rovnomerne dotiahnuté skrutky karosérie zabraňujú úniku spoja pri normálnom kolísaní tlaku

-Podpora nezávislej výmeny vnútorných komponentov namiesto úplného vyradenia ventilu pri opotrebovaní sedla

Vysoko kvalitné telo z nehrdzavejúcej ocele

Dvojdielny ručný guľový ventil z nehrdzavejúcej ocele je vyrobený z nehrdzavejúcej ocele SS304 a SS316, čo zaisťuje:

- Vynikajúci antikorózny a antikorózny výkon pre vlhké, slané a mierne korozívne prostredie

- Žiadne zvyšky hrdze, ktoré by kontaminovali prúdiace médiá pre vodovodné a hygienické potrubia

- Znížené vnútorné chyby odliatku pre odolnosť proti praskaniu a deformácii pri častom cyklovaní

- Nižšie náklady na neplánované poruchy a dlhodobé náhrady

Prísna kontrola materiálu

Každá šarža surovín je testovaná, aby sa zabezpečilo:

- Presné zloženie materiálu pre triedy SS304 / SS316

- Žiadne recyklované alebo neštandardné materiály

- Stabilný mechanický výkon pre nepretržitú prevádzku v teréne

Výhody ovládania ručnou pákou

Dvojdielne pripojenie rukoväte ručného guľového ventilu z nehrdzavejúcej ocele poskytuje:

- Jednoduchá 90 stupňová prevádzka vypnutia, nie je potrebné žiadne napájanie alebo prívod stlačeného vzduchu

- Jasná vizuálna spätná väzba polohy pre rýchle posúdenie stavu na mieste

- Voliteľné blokovacie zariadenie pre riadenie bezpečnosti proti manipulácii

- Štandardná montážna podložka ISO 5211 pre neskoršiu dodatočnú montáž pohonu bez úpravy karosérie

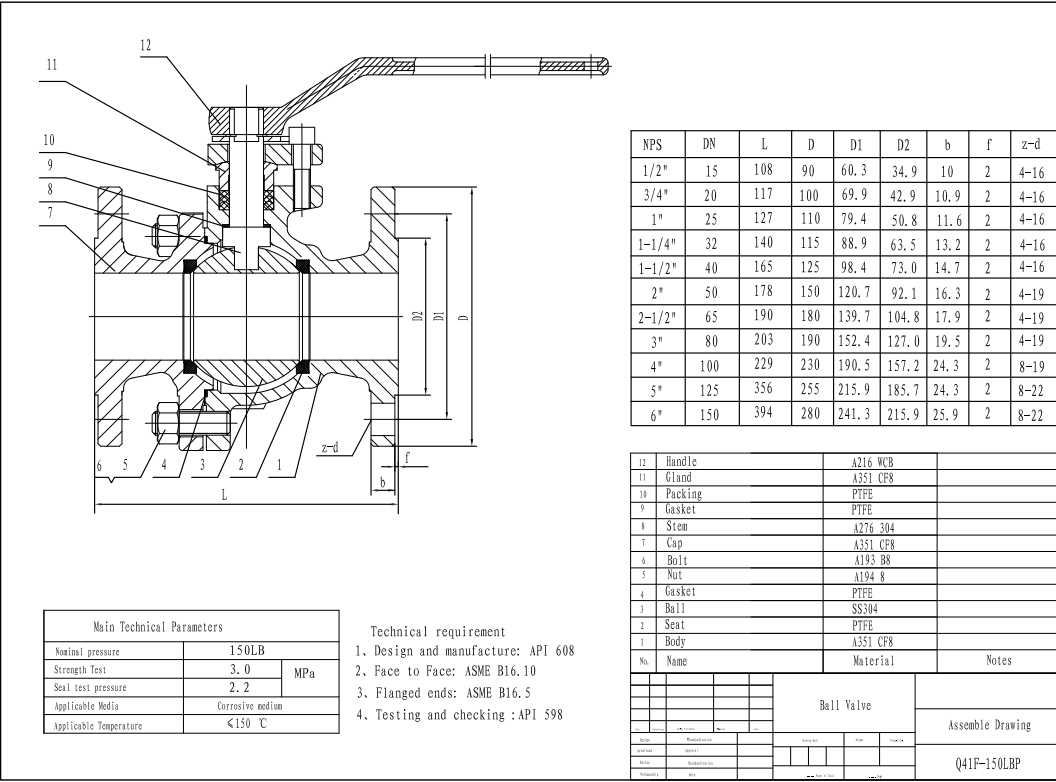

Technické špecifikácie

Štandardné parametre

Veľkosť: DN15-DN100 (bežné zásoby)

Menovitý tlak: PN16 / PN25 / PN40/PN64/PN100

Materiál: nehrdzavejúca oceľ SS304, SS316

Teplotný rozsah: -20 °C až 180 °C (v závislosti od materiálu sedadla)

Výrobný proces

- Presný odliatok z nehrdzavejúcej ocele

- Tepelné spracovanie pre stabilné vlastnosti materiálu

- CNC presné obrábanie pre tesnenie povrchov

- Kompletná zostava so štandardnou konštrukciou drieku odolnou proti vyfúknutiu

Výkonnostné vlastnosti

- Hladký vnútorný povrch, aby sa zabránilo hromadeniu vodného kameňa

- Tesniaci výkon s nulovým únikom s PTFE sedlami

- Stopka odolná proti vyfúknutiu ako štandardná bezpečnostná konfigurácia

- Odolajte vodnému rázu a náhlym tlakovým rázom

- Navrhnuté pre izolačnú službu úplného otvorenia / úplného zatvorenia

Oblasti použitia

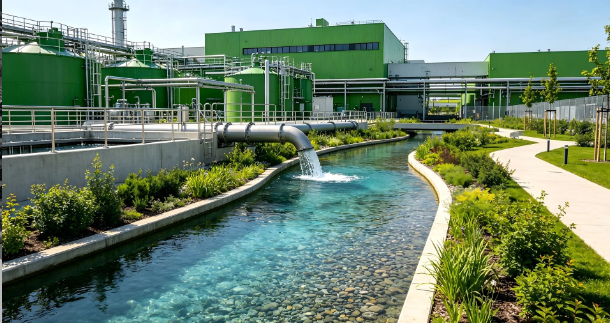

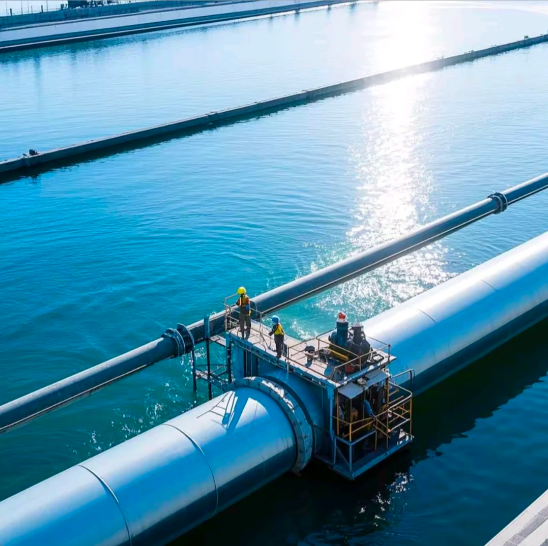

Priemysel úpravy vody

Dvojdielny ručný guľový ventil z nehrdzavejúcej ocele sa široko používa v:

- Mestské zariadenia na úpravu vody

- Vyčistite potrubia úžitkovej vody

- Potrubie systému cirkulačnej vody

- Pomocné zariadenia na zásobovanie vodou

Chemický priemysel

- Chemické pomocné potrubia

- Systémy riadenia mierne korozívnych kvapalín

- Hygienické a potravinárske výrobné linky

Všeobecné priemyselné použitie

- Pomocné potrubia malých dielní

- Záložné izolačné body

- Námorné palubné potrubné systémy

- Výstavba nového potrubia a renovácia starého zariadenia staveniska

Podpora kvality a projektového obstarávania

Ako profesionálny výrobca ventilov, ktorý je držiteľom certifikátov CE, ISO a API, každý 2-dielny ručný guľový ventil z nehrdzavejúcej ocele prechádza pred odoslaním tlakovou skúškou a testom tesnenia. Naša interná kontrola kvality zahŕňa kontrolu surovín, kontrolu odliatku karosérie, montáž a záverečné testovanie výkonu. Správy o skúške materiálu a inšpekčné dokumenty môžu byť poskytnuté na účely projektových záznamov alebo na použitie vo verejnej súťaži. Dokonca aj objednávky na množstvo vzoriek dostanú úplnú továrenskú kontrolu.

Podporujeme prispôsobenie OEM a ODM podľa podmienok zákazníka. Dostupné možnosti zahŕňajú rôzne triedy nehrdzavejúcej ocele, tlakové triedy, tesniace materiály, koncové spoje a konštrukcie rukoväte zámku. Flexibilné MOQ podporuje testovanie vzoriek, objednávky na skladovanie a nákupy veľkých objemov projektov. Naše 2-dielne ručné guľové ventily z nehrdzavejúcej ocele sa vyvážajú do celého sveta a získavajú opakované objednávky od globálnych priemyselných klientov.

Ako funguje ručná obsluha pri každodennej kontrole potrubia?

Tento 2-dielny ručný guľový ventil z nehrdzavejúcej ocele používa jednoduchú pákovú rukoväť na 90-stupňovú prevádzku. Žiadny prívod vzduchu, nie je potrebný vôbec žiadny zdroj energie. To je veľká výhoda pre lokality bez elektrickej energie alebo infraštruktúry stlačeného vzduchu. Operátori môžu rýchlo prepínať medzi úplne otvorenou a úplne zatvorenou polohou. Rukoväť tiež ukazuje jasnú spätnú väzbu polohy: zarovnaná s otvoreným potrubím, krížom s potrubím zatvoreným. Ľudia môžu zistiť stav ventilu na prvý pohľad. Hodí sa na miesta, kde nepotrebujete automatické diaľkové ovládanie. Mnohé malé dielne, pomocné potrubia a záložné izolačné body uprednostňujú manuálne ventily pre ich nízku poruchovosť. Rukoväť môže byť tiež vybavená uzamykacím zariadením, ak zákazníci potrebujú ochranu proti manipulácii pre riadenie bezpečnosti. Na väčšine jednotiek máme aj montážnu podložku ISO 5211. Ak chcú používatelia neskôr pridať pneumatické alebo elektrické pohony, nie sú potrebné žiadne ďalšie úpravy na samotnom tele ventilu.
