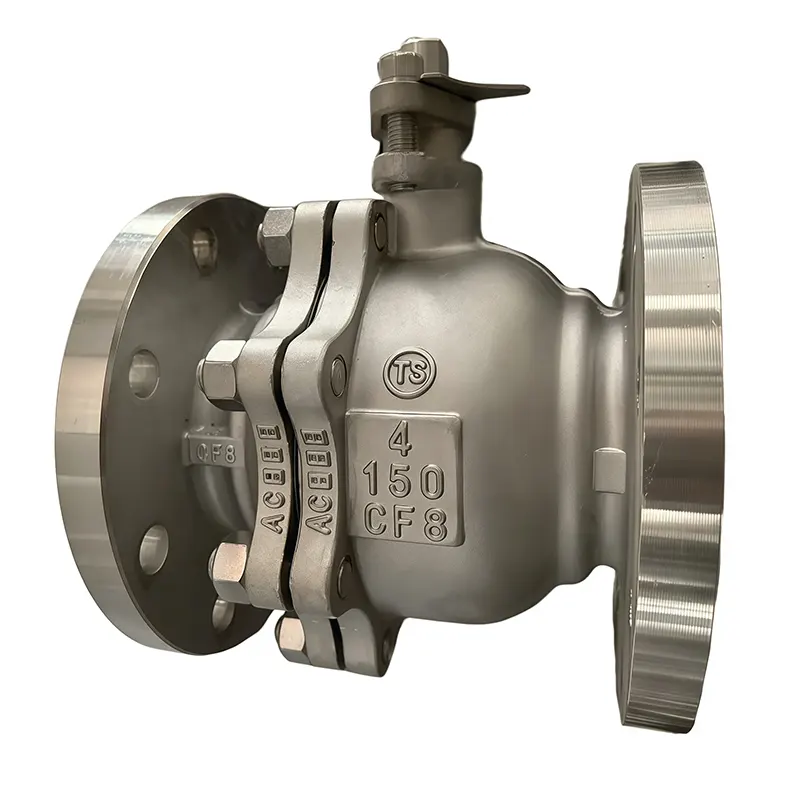

Ručný guľový ventil z nehrdzavejúcej ocele

Ručný guľový ventil z nehrdzavejúcej ocele je ručne ovládaný izolačný a regulačný ventil navrhnutý na kontrolu tekutín na mieste. Vyrába sa v továrni Huadu Valve a využíva vysokokvalitnú nehrdzavejúcu oceľ na riešenie rôznych neextrémnych priemyselných pracovných médií.

Nachádza rozsiahle nasadenie v potrubí na úpravu vody, ľahkých chemikálií, farmácie v potravinárstve, pobrežných námorných a všeobecných závodov, kde sa vysoko oceňuje hygiena, antikorózny výkon a prevádzka bez napájania.

Tento ručný guľový ventil udržuje stabilný výkon aj pri nepretržitej cyklickej prevádzke v náročných prevádzkových prostrediach.

Kľúčové atribúty

Surovinové a štrukturálne výhody

Prečo nehrdzavejúca oceľ vyniká v telesách ventilov

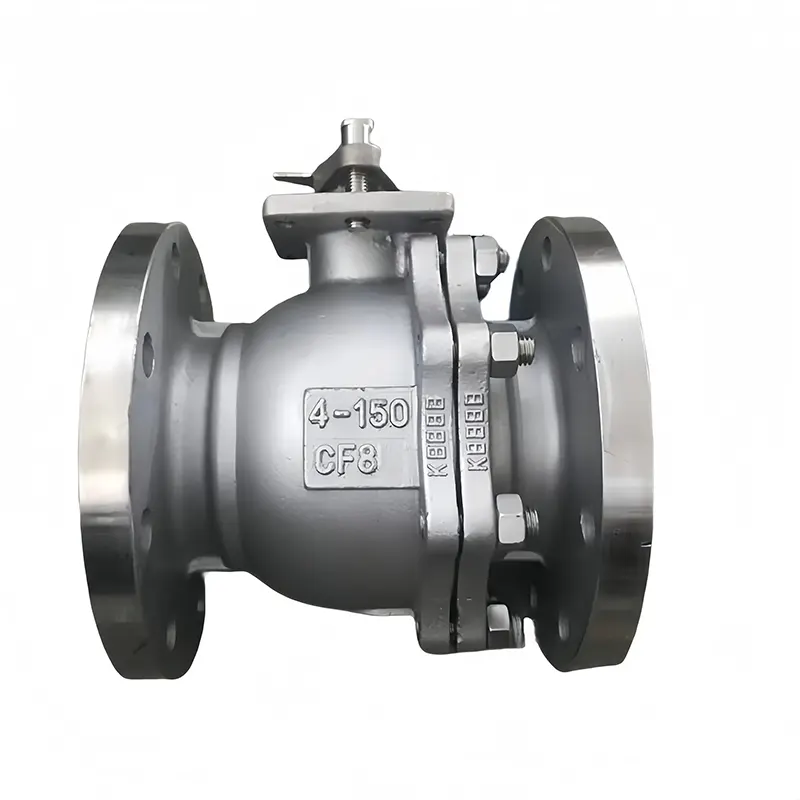

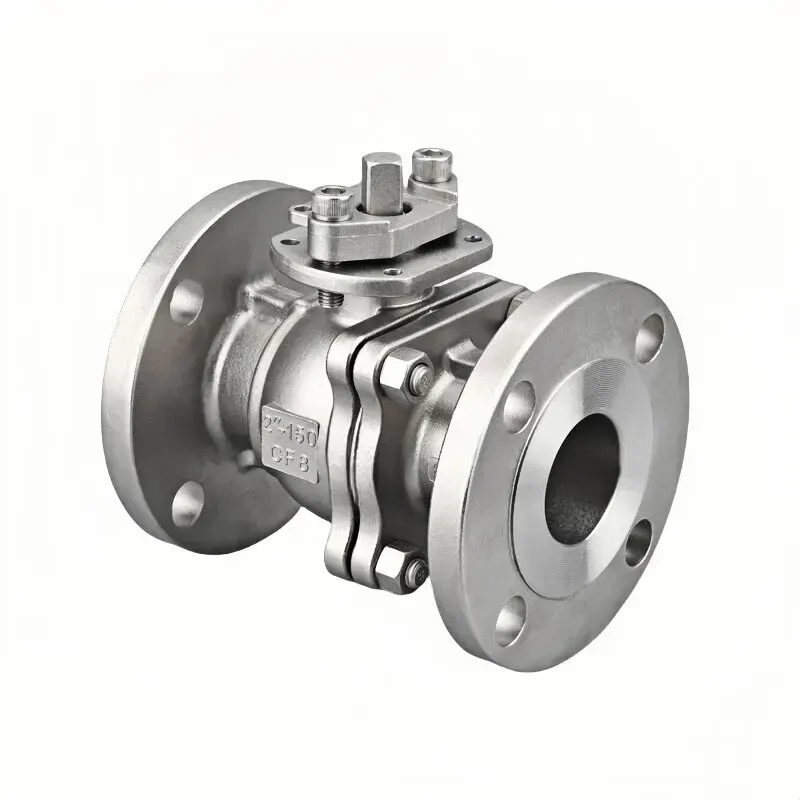

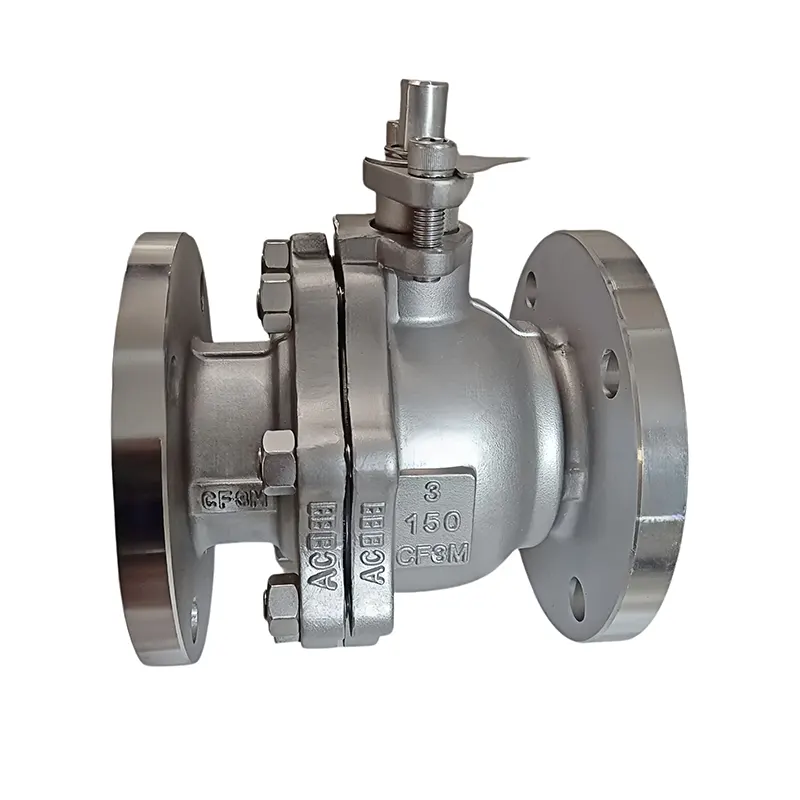

Náš ručný guľový ventil je kovaný/odliaty zo starostlivo vybranej nehrdzavejúcej ocele SS304 a SS316 (odliatkové triedy CF8 / CF8M).

Namiesto základnej uhlíkovej ocele prináša nehrdzavejúca oceľ vlastnú odolnosť proti hrdzi, oxidácii a miernemu chemickému napadnutiu. Vďaka tomu je ideálny pre dielne s vlhkými prevádzkami, pobrežné inštalácie a mierne korozívne procesné kvapaliny.

Pokročilé techniky tvarovania z jedného kusu odstraňujú skryté vnútorné chyby, ako sú diery alebo pieskové inklúzie. Hotové telo poskytuje solídnu mechanickú pevnosť, dobrú odolnosť voči nárazom a stabilnú tlakovú únosnosť. Dlhodobá prevádzka nespôsobí ľahko deformáciu tela alebo presakovanie kĺbov, čím sa znížia vaše celkové náklady na údržbu zariadenia.

Variant SS316 vyniká, keď sú zahrnuté tekutiny obsahujúce chlorid alebo soľ. Pre štandardné rozvody vody, vzduchu a plynu zostáva SS304 vyváženou voľbou šetriacou rozpočet pre väčšinu kupujúcich zo zahraničia.

Overenie pevných surovín

Každá prichádzajúca dávka materiálu prechádza laboratórnymi kontrolami, aby sa zaručilo:

- Chemické zloženie presne zodpovedá špecifikáciám SS304 / SS316 / CF8 / CF8M

- nulový recyklovaný alebo menej kvalitný náhradný materiál

- Konzistentné mechanické vlastnosti na zvládnutie skutočných podmienok na mieste

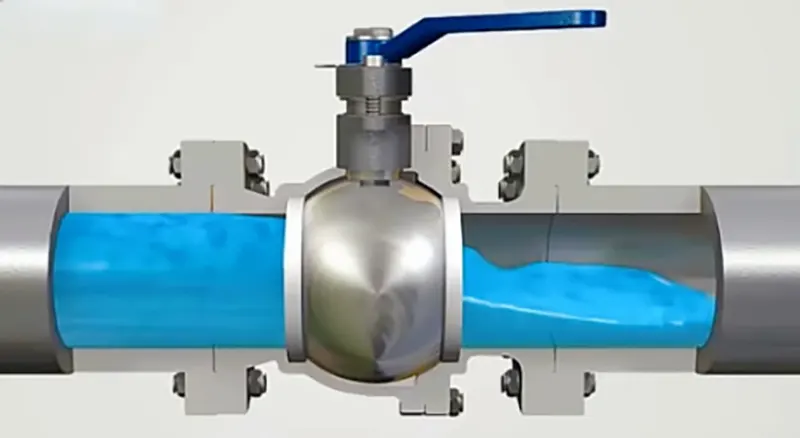

Plávajúca guľa Manual Architecture Edge

Prijímame osvedčený princíp plávajúcej gule spárovaný s ľudsky priateľskou ručnou pákou, navrhnutou pre použiteľnosť v reálnom svete:

-Plne manuálne ovládanie: žiadna elektrina, nie je potrebný prívod vzduchu; vyhnete sa ďalšiemu prídavnému hardvéru a súvisiacim rizikám zlyhania

- Jednoduchá inštalácia, intuitívna obsluha a nízka bariéra pri údržbe na mieste

-Optimalizovaná dráha prietoku s úplným otvorom znižuje turbulenciu prietoku a umožňuje hladký prietok média bez zbytočného poklesu tlaku

-Precízne spojené PTFE sedlá a leštená plávajúca guľa dosahujú tesné vypnutie v rámci menovitého tlaku a teploty

- Voliteľná uzamykateľná rukoväť v poli obmedzuje náhodné otáčanie a účinne zabraňuje náhodnej chybnej obsluhe pracovníkmi na mieste

- Navrhnuté pre úplné otvorenie / úplné zatvorenie izolácie; dlhodobé škrtenie v polootvorenej polohe sa neodporúča.

Flexibilné možnosti pripojenia pre rôzne potrubia

V ponuke sú viaceré konfigurácie koncov: závitové konce, prírubové konce, sanitárne rýchloupínacie spoje.

- Široké spektrum veľkosti pokrývajúce 1/2" až 4 palce, kompatibilné s viacerými tlakovými triedami

- Funguje rovnako dobre pre prístrojové vedenia s malým priemerom a izoláciu hlavného potrubia s veľkým prietokom

- Vyrobené podľa normy ASME B16.34, zameniteľné s bežnými globálnymi rozvodmi potrubia

- Náš inžiniersky tím môže posúdiť zákaznícke výkresy a vyvinúť riešenia na mieru pre neštandardné rozmerové požiadavky.

Dobre premyslený tesniaci systém

Zostava tesnenia je vyladená pre dlhodobú výdrž na poli:

- Samomazné PTFE sedlo znižuje trenie počas otáčania páky a chráni vysoko lesklý povrch gule pred opotrebovaním

- Obojsmerný tesný uzatvárací výkon pre vodu, olej, plyn a mierne korozívne procesné kvapaliny

- Optimalizované usporiadanie upchávky vretena potláča prchavé presakovanie pozdĺž hriadeľa ventilu

- Vlastnosti proti zanášaniu a usadzovaniu vodného kameňa zachováva strednú čistotu, dokonale vyhovujúce hygienickým výrobným scenárom.

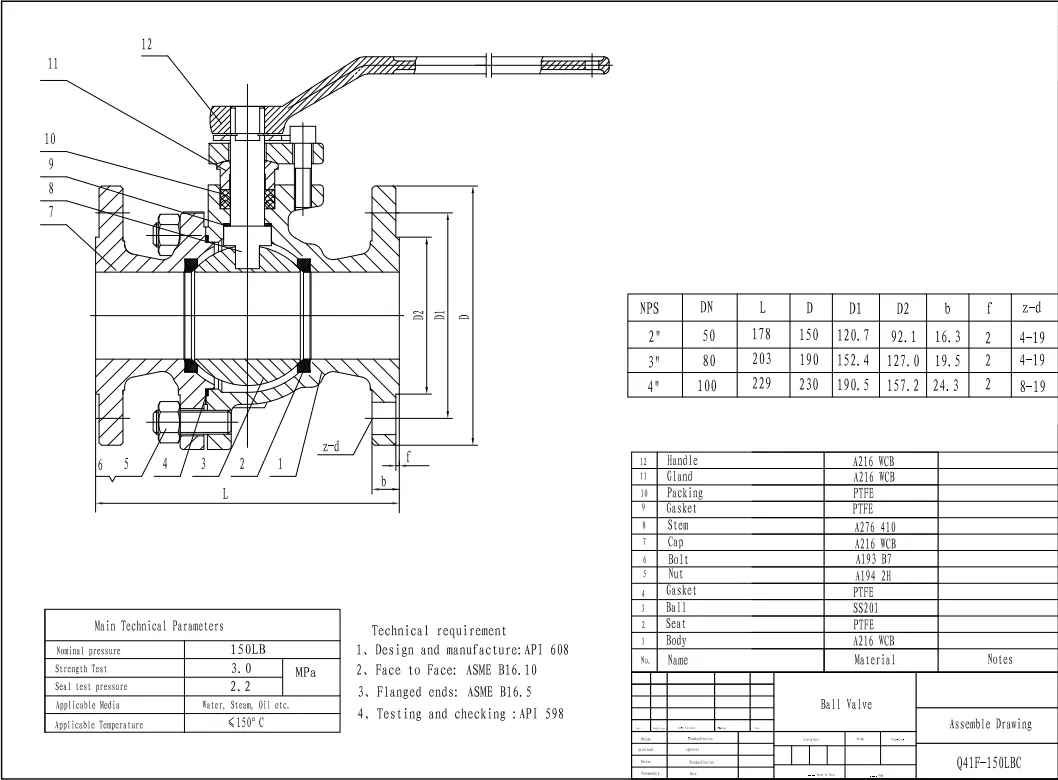

Technické špecifikácie

Štandardné parametre

Veľkosť: 1/2"-4" (dostupné skladové položky)

Tlaková trieda: PN16 / PN25 / PN40/PN64/PN100

Materiál tela: SS304(CF8), SS316(CF8M)

Typ ventilu: Ručný guľový ventil z nehrdzavejúcej ocele

Forma pripojenia: závitová / prírubová / sanitárna svorka

Pracovná teplota: -20°C ~ 180°C (závisí od zmesi sedadla)

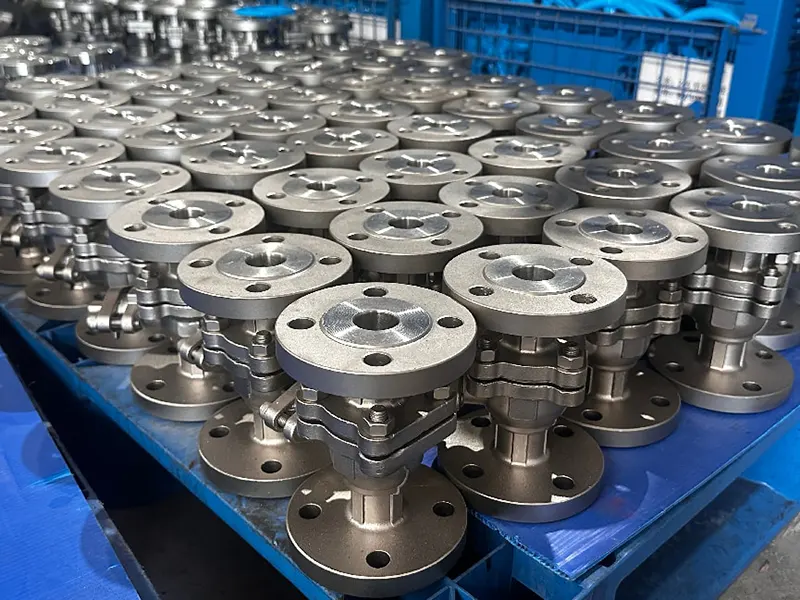

Výrobný pracovný postup

Náš ručný guľový ventil z nehrdzavejúcej ocele prechádza kompletnými výrobnými krokmi:

-Nerezové presné liatie / kovanie

- Tepelné spracovanie na stabilizáciu mechanických vlastností materiálu

- CNC vysoko presné obrábanie guľôčok, tesniacich plôch a spojovacích koncov

-Úplná zostava jednotky s ručnou pákou; uzamykateľná rukoväť namontovaná na požiadanie

Hlavné body výkonu

- Vynikajúca odolnosť proti hrdzi a korózii

- Dizajn s úplným otvorom pre minimálnu tlakovú stratu

- Spoľahlivý obojsmerný tesný uzáver pre kvapalinu a plyn

- Ručná prevádzka bez napájania, vysoká prispôsobivosť miesta

- Uzamykacie príslušenstvo rukoväte na ochranu pred nesprávnym ovládaním

- V súlade s medzinárodnými normami pre potrubia ASME B16.34

Oblasti použitia

Sektor úpravy vody

Ručný guľový ventil z nehrdzavejúcej ocele sa široko používa v:

-Potrubie komunálneho vodovodu a úpravy vody

- Pomocné okruhy cirkulačnej vody a odpadovej vody

- Vyčistite izoláciu vodovodného potrubia a spínacie body

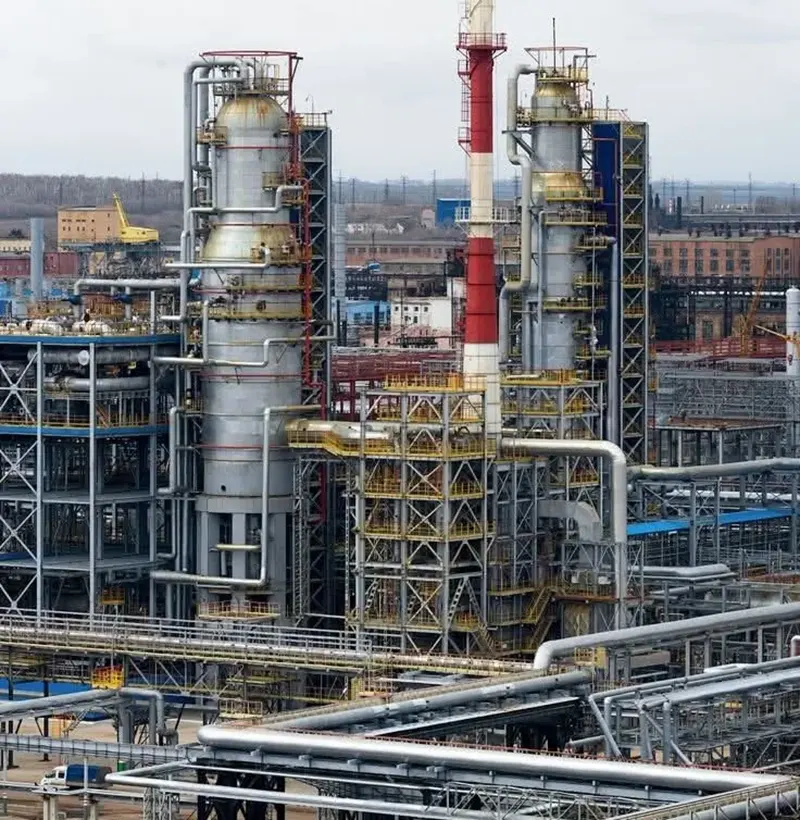

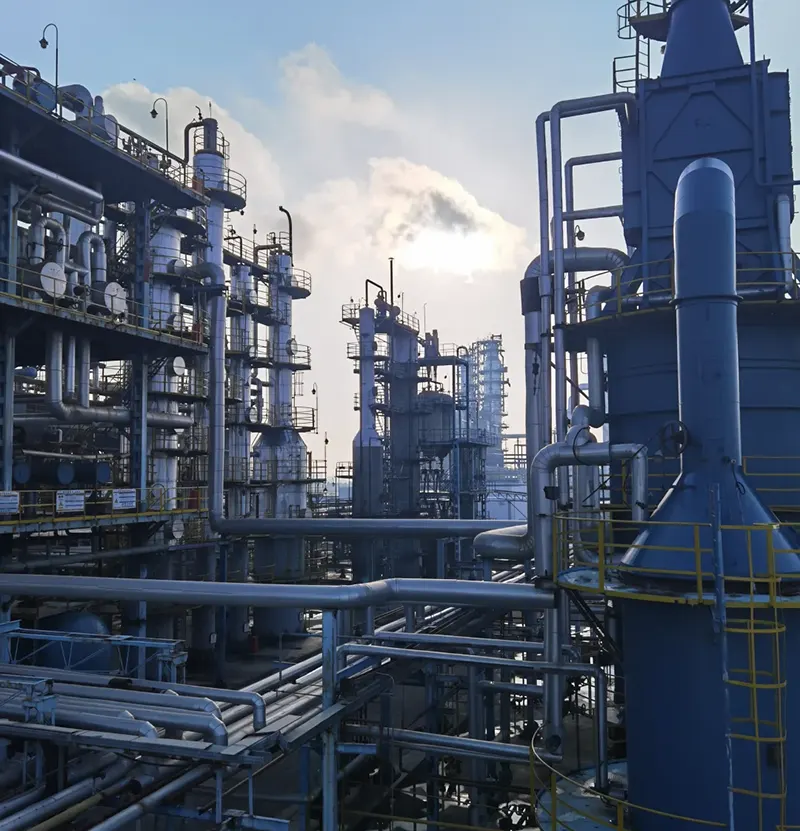

Chemický a petrochemický sektor

- Potrubie pre všeobecné ľahké chemické procesy

- Mierne korozívne riadiace slučky kvapaliny

- Pomocné potrubné siete pre petrochemické závody

Potravinárske nápoje a farmaceutický sektor

- Sanitárne potrubia pre linky na výrobu potravín a nápojov

- Procesné potrubie v rámci farmaceutických dielní

- Hygienický prenos tekutín tam, kde je povinné bez kontaminácie

Námorné a všeobecné priemyselné scenáre

- Na pobreží pobrežných a námorných potrubných systémov v blízkosti pobrežia

- Pomocné riadenie slučky pre projekty na mieste inžinierskych dodávateľov

- Rýchloobrátkové náhradné zásoby pre miestnych distribútorov a práce na generálnej oprave závodu

Tipy na prevádzku na mieste a globálna podpora projektu

Na maximalizáciu životnosti: pred inštaláciou vyčistite zváraciu trosku a pevné nečistoty vo vnútri potrubia. Na ručnú páku nevyvíjajte hrubú silu. Vykonajte pravidelné cyklovanie plného zdvihu, aby ste zastavili lepenie tesnenia po dlhej statickej pohotovosti. Menšia netesnosť vretena môže byť napravená miernym nastavením tesnenia. Zahrňte stav kĺbov a rukoväte do svojich pravidelných kontrolných kôl závodu.

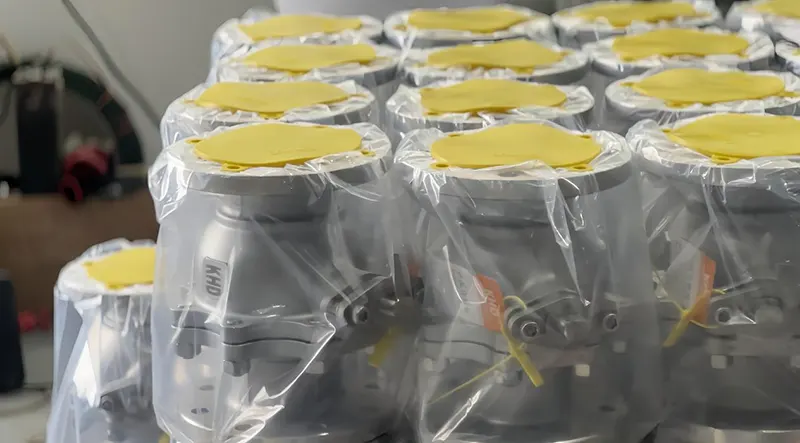

Ako výrobca ventilov s certifikáciou API, ISO, CE prechádza každá jednotka pred odoslaním tlakovou skúškou, skúškou tesnosti a vizuálnou kontrolou. Náš kompletný pracovný postup kontroly kvality zahŕňa kontrolu vstupu surovín, presné obrábanie až po validáciu hotového produktu. Na predloženie ponuky a akceptáciu zámorských projektov na mieste je možné dodať certifikáty o skúške materiálu.

Flexibilné zákaznícke služby OEM a ODM sú dostupné: podporuje sa úprava materiálu, špeciálne dimenzovanie, povrchová úprava, gravírovanie loga a optimalizácia vlastného stavu. Flexibilné MOQ umožňuje malé skúšobné vzorky, ako aj hromadné hromadné objednávky pre projekty veľkého rozsahu.

Naše ručné guľové ventily z nehrdzavejúcej ocele získali široké uznanie na trhu v juhovýchodnej Ázii, na Strednom východe, v Afrike, Európe a mimo nej. Vďaka konzistentnému výkonu v teréne a preukázanej dlhodobej odolnosti sme vybudovali pevné dlhodobé partnerstvá s distribútormi, inžinierskymi dodávateľmi a prevádzkovateľmi koncových zariadení po celom svete. Či už potrebujete spoľahlivé jednotky pre prebiehajúce projekty alebo pravidelné dopĺňanie zásob, neváhajte a kontaktujte náš tím. Sme pripravení zdieľať úplné technické listy a konkurenčné ponuky prispôsobené vašim skutočným požiadavkám.
