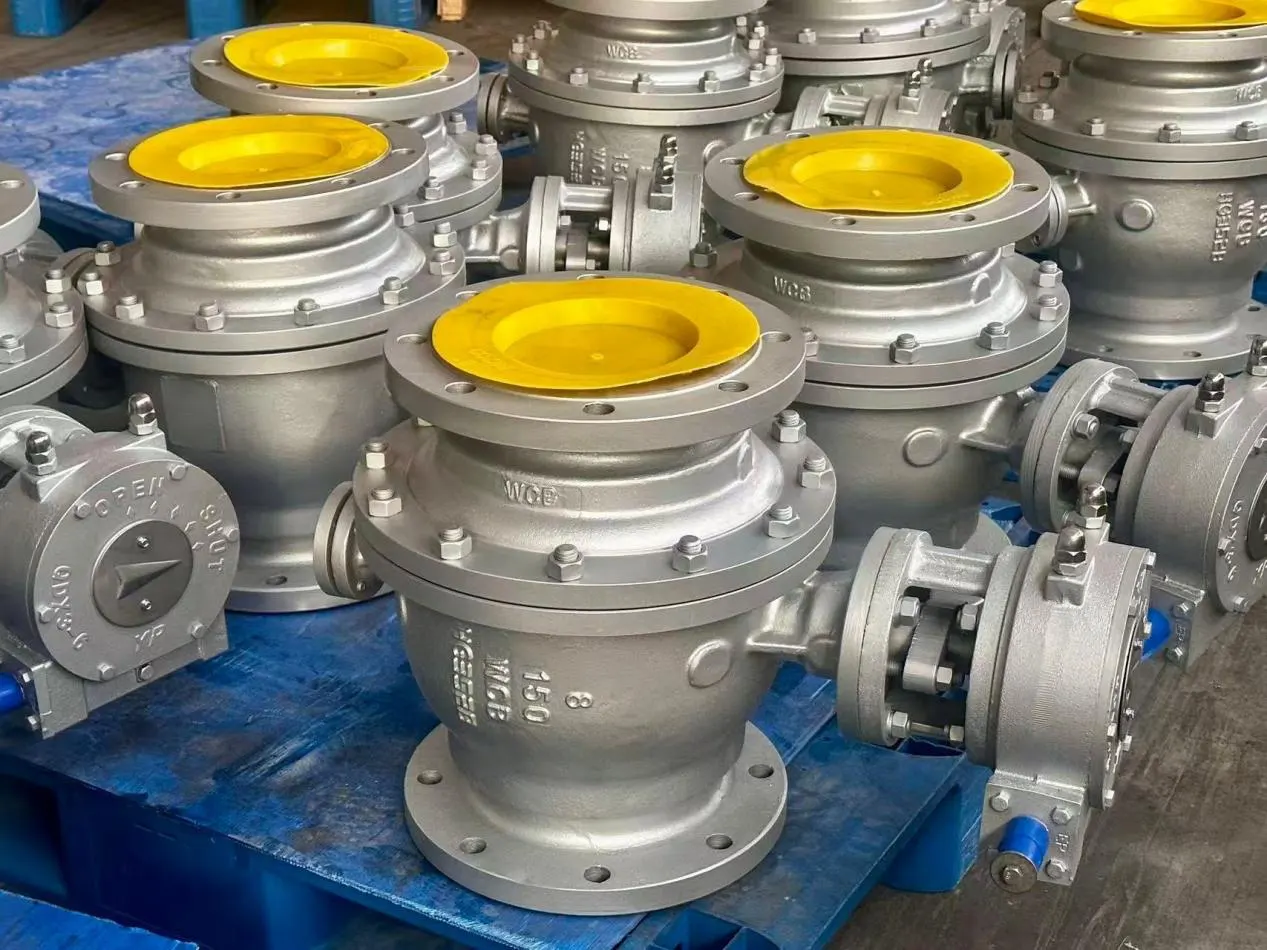

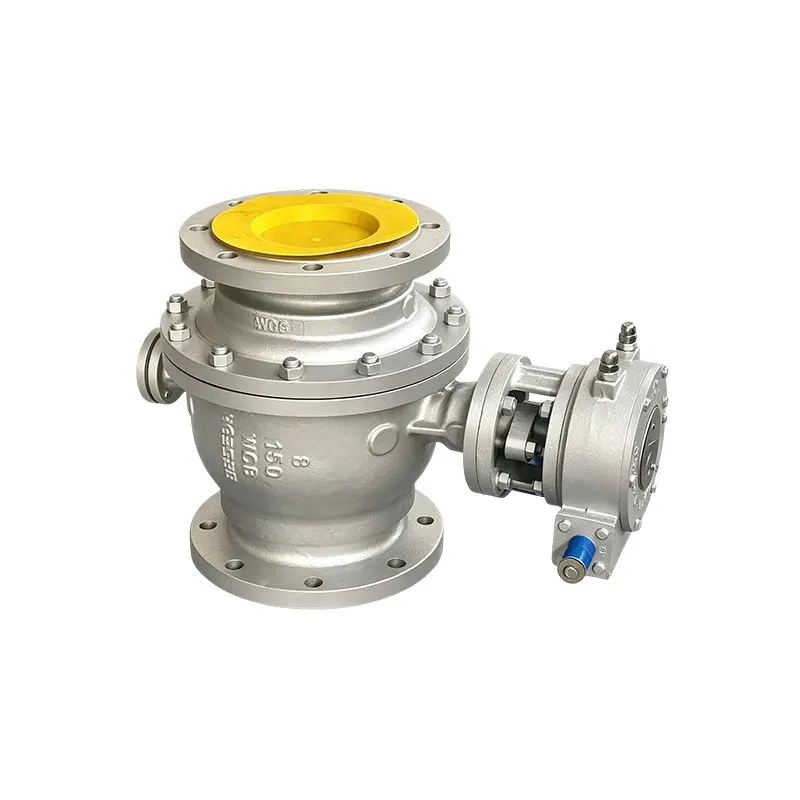

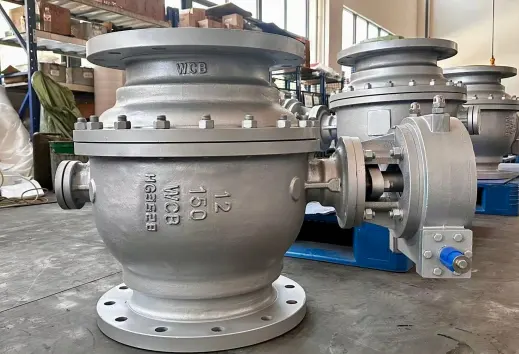

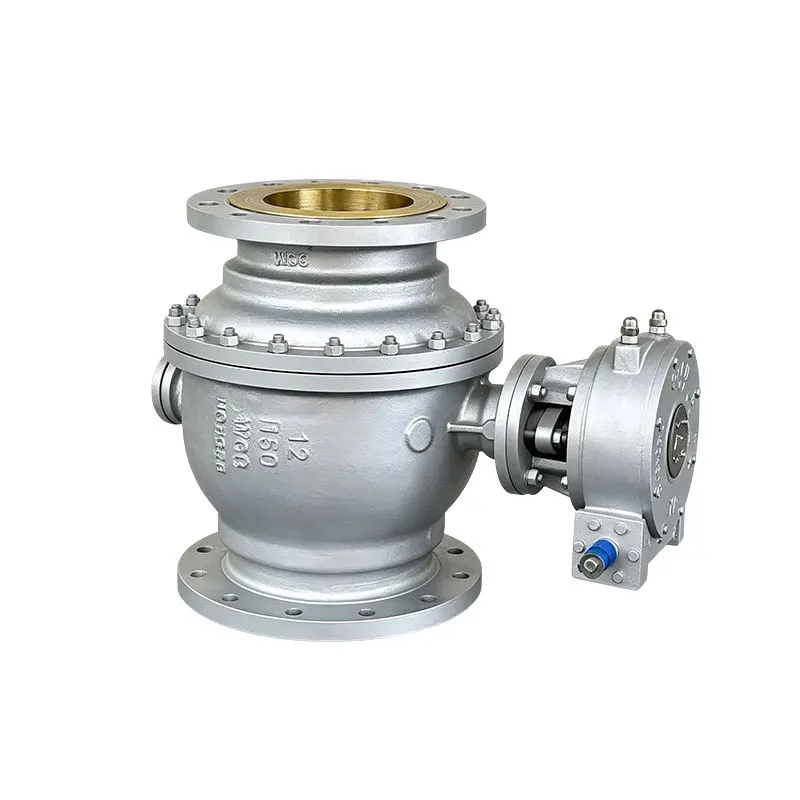

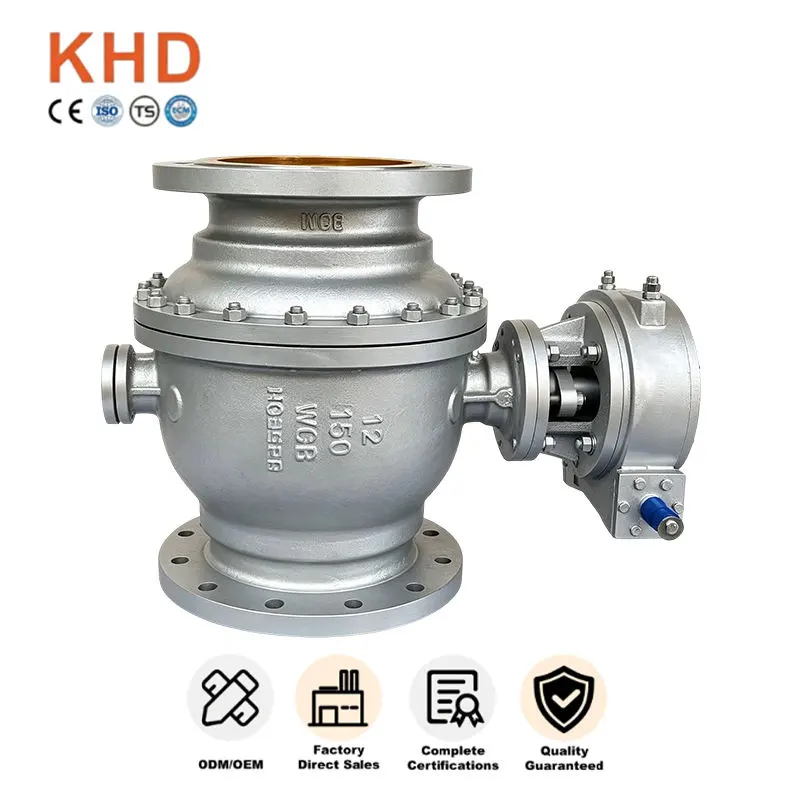

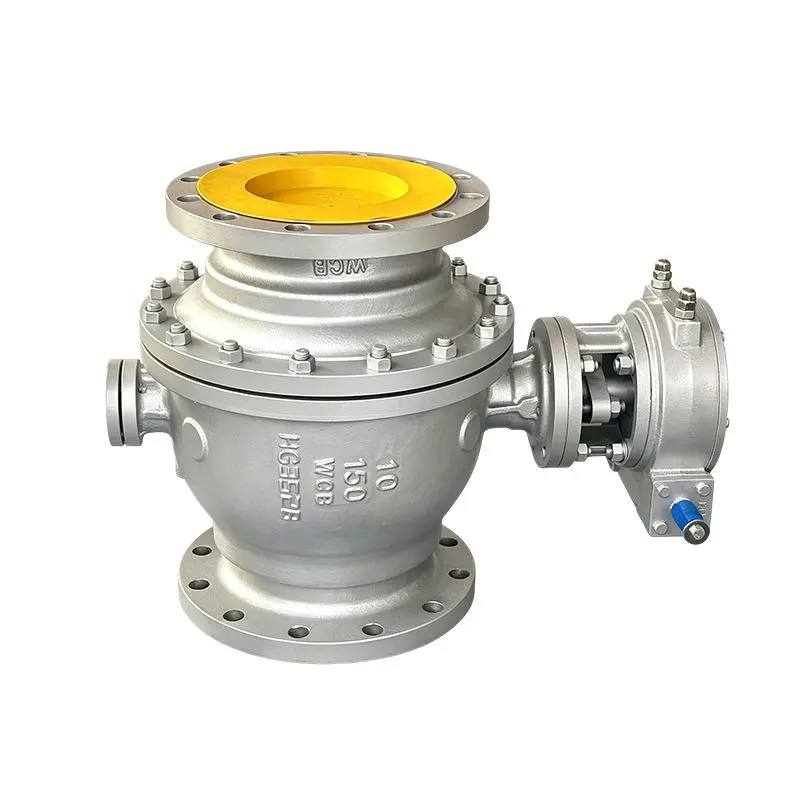

WCB pevný guľový ventil z uhlíkovej ocele

Pevný guľový ventil WCB z uhlíkovej ocele je odolný priemyselný ventil určený na izoláciu potrubia a reguláciu prietoku, vyrábaný spoločnosťou Huadu Valve Group. Používa dizajn s pevnou guľou na čapoch a materiál uhlíkovej ocele A216 WCB, ktorý sa dobre hodí pre vysokotlakové kritické pracovné podmienky potrubia.

Tento priemyselný ventil spoľahlivo funguje pri nepretržitom vysokotlakovom servise a prevádzke s dlhým cyklom, široko vybraný pre projekty, kde sú základnými požiadavkami bezpečnosť tesnenia a dlhá životnosť.

Surovinové a štrukturálne výhody

Prémiové telo z uhlíkovej ocele A216 WCB

Pevný guľový ventil WCB z uhlíkovej ocele je odliaty z uhlíkovej ocele WCB A216, čo prináša tieto hlavné prednosti:

- Vysoká mechanická pevnosť a vynikajúca odolnosť proti nárazu

-Dobrá teplotná adaptabilita proti tlakovým rázom a vodnému rázu

- Dostatočná hrúbka steny pre vysokotlakové služby

-Kontrola tuhého odliatku na odstránenie vnútorných a povrchových chýb

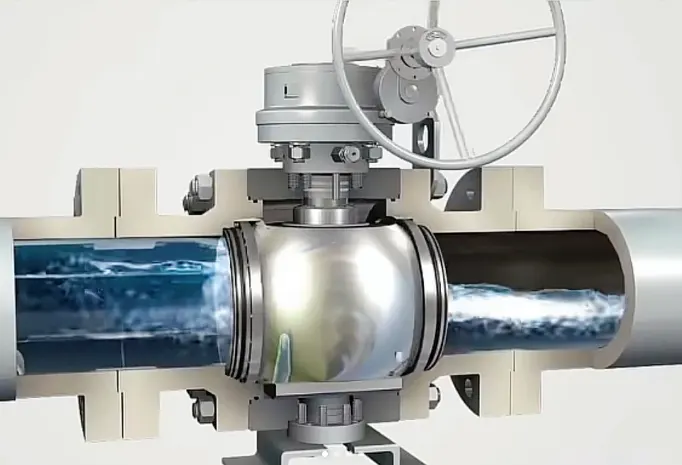

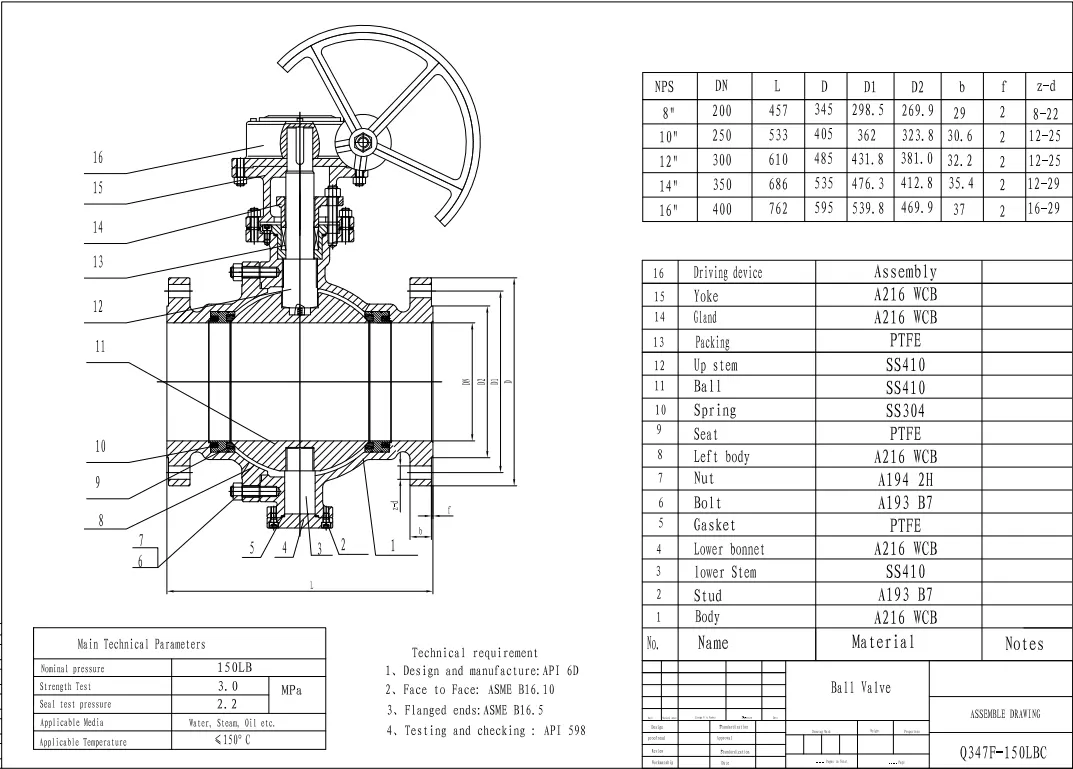

Pevná guľová štruktúra namontovaná na kolíku

Na rozdiel od bežných plávajúcich guľových ventilov naša konštrukcia s pevnou guľou prenáša väčšinu tlakového zaťaženia potrubia na horné a dolné nosné hriadele. Guľa zostáva zablokovaná v polohe, takže sedlá ventilov znášajú iba minimálnu prítlačnú silu. Výrazne znižuje odieranie sedadla aj pri častých cykloch otvárania a zatvárania pri trvalom vysokom tlaku. Stabilné obojsmerné tesnenie zabraňuje úniku bez ohľadu na smer tlaku, čím zvyšuje bezpečnosť systému pre kritické procesné slučky.

Optimalizovaná konštrukcia tesnenia a bezpečnosti

Tento pevný guľový ventil WCB z uhlíkovej ocele je vybavený odpruženou zostavou plávajúceho sedla. Vstavané pružiny kompenzujú menšie opotrebenie po tisíckach operácií, aby sa zachoval výkon pevného vypnutia. Stopka proti vyfúknutiu slúži ako štandardná bezpečnostná funkcia proti náhlym tlakovým špičkám. Viacvrstvové grafitové tesnenie minimalizuje prchavé emisie okolo medzier medzi stopkami. Všetky tesniace komponenty sú špeciálne prispôsobené pre vysokotlakové pracovné médiá so strednou teplotou namiesto bežných náhradných dielov.

Kľúčové atribúty

Technické špecifikácie

Štandardné parametre

Veľkosť: DN50-DN1200

Hodnotenie tlaku: Trieda 150-Trieda 2500

Materiál: uhlíková oceľ A216 WCB

Konštrukcia: Pevný guľový ventil namontovaný na čap

Teplotný rozsah: -29 ℃ ~ 425 ℃

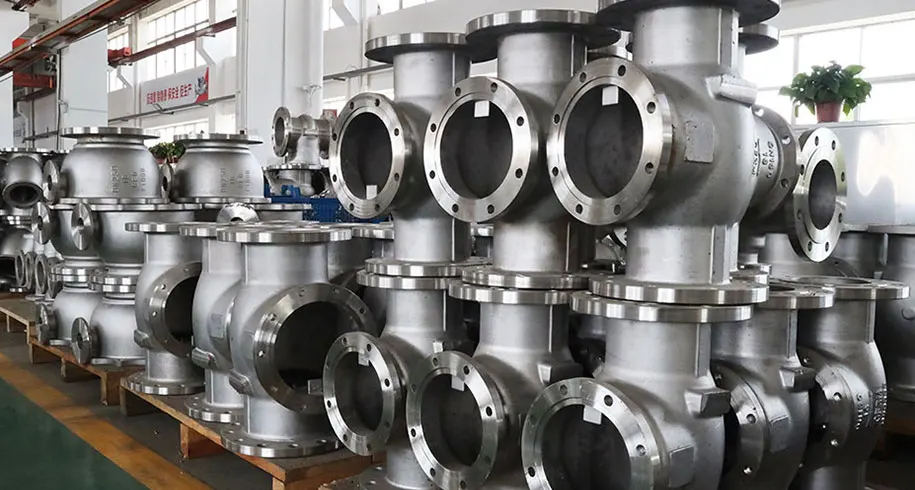

Výrobný proces

WCB pevný guľový ventil z uhlíkovej ocele prechádza:

- Kvalifikovaná výroba odliatkov A216 WCB

- Tepelné spracovanie pre stabilné vlastnosti materiálu

- CNC presné obrábanie pre tesnenie povrchov

- Montáž so zodpovedajúcimi tesneniami a komponentmi pohonu

Výkonnostné vlastnosti

- Konštrukcia čapu s nízkym opotrebením pre časté bicyklovanie

- Spoľahlivé obojsmerné tesné uzatváranie

- Nízka miera zlyhania sedla pri trvalom vysokom tlaku v potrubí

- Kompatibilné s viacerými možnosťami pohonu: manuálna prevodovka, pneumatická, elektrická

- Navrhnuté pre úplné otvorenie / úplné zatvorenie izolačnej služby

Oblasti použitia

Ropný a plynárenský priemysel

WCB pevný guľový ventil z uhlíkovej ocele sa široko používa v:

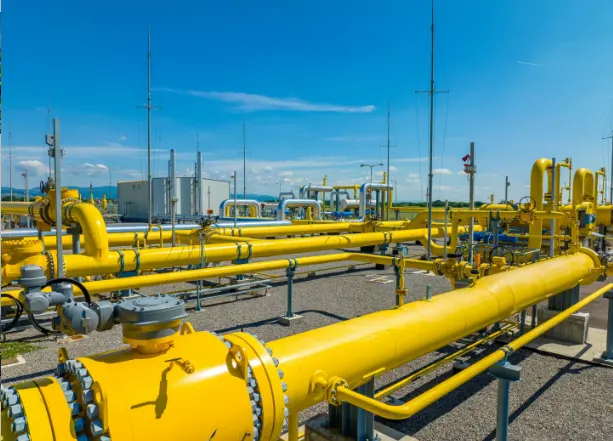

- Hlavné plynovody na prepravu zemného plynu

- Linky na spracovanie ropy

- Zariadenia na prepravu ropy

- Potrubné systémy čerpacích staníc plynu

Petrochemický priemysel

– Vysokotlakové petrochemické procesné slučky

- Hlavné izolačné potrubia procesnej jednotky

- Nekorozívne a mierne korozívne kvapalinové okruhy so strednou teplotou

Energetický priemysel

– Potrubie hlavného procesu elektrárne

– Slučkové systémy pre náročné priemyselné zariadenia

Všeobecné priemyselné projekty

– Nové balíky zostavovania projektov EPC

- Renovácia a modernizácia existujúceho potrubia

- Priemyselné areály s ťažkým prístupom na údržbu a vysokými požiadavkami na bezpečnosť

Kontrola kvality a podpora projektového obstarávania

Ako certifikovaný výrobca ventilov s certifikátmi ISO, CE a API prechádza každý pevný guľový ventil WCB z uhlíkovej ocele pred odoslaním kompletnými výrobnými testami vrátane testu hydrostatického plášťa, testu tesnenia sedla a kontroly rozmerov. Kompletné testovanie kusov je implementované pre vysokovýkonné veľké ventily bez kontroly odberu vzoriek. Overenie surovín, kontrola odliatku, dohľad nad montážou a testovanie hotového ventilu prechádzajú celým výrobným pracovným postupom. Na predloženie ponuky a akceptáciu miesta je možné poskytnúť certifikáty o skúške materiálu a správy o kontrole.

Dostupné sú flexibilné možnosti konfigurácie podľa pracovných podmienok na mieste, ktoré pokrývajú rôzne tlakové stupne, kombinácie tesniacich materiálov a rôzne prevádzkové režimy. Flexibilné MOQ podporuje testovanie vzoriek, zásobovanie zásob v malých dávkach a veľké objemy projektových objednávok. Pevné guľové ventily WCB spoločnosti Huadu Valve Group sa vyvážajú do celého sveta a získavajú opakované objednávky od priemyselných klientov z celého sveta.

Ako je vytvorené tesnenie sedla a drieku pre trvanlivosť miesta v reálnom svete?

Pre tento pevný guľový ventil používame dizajn plávajúceho sedla zaťaženého pružinou. Vnútorné pružiny udržujú sedadlo pritlačené k povrchu gule. Keď po tisíckach operácií dôjde k menšiemu opotrebovaniu, pružiny môžu kompenzovať malé medzery, čím si v priebehu času udržia dobrý tesniaci výkon. Ako štandardná bezpečnostná funkcia je zabudovaná konštrukcia stonky proti vyfúknutiu. Pri neočakávaných skokoch tlaku v potrubí zabraňuje vyfúknutiu drieku. Viacvrstvové grafitové tesnenie je vybavené na utesnenie drieku, aby sa zastavili drobné prchavé emisie okolo medzery drieku. Tieto tesniace diely nie sú generické lacné náhradné diely; sú vybrané tak, aby vyhovovali pracovným podmienkam pri vysokom tlaku a strednej teplote.
