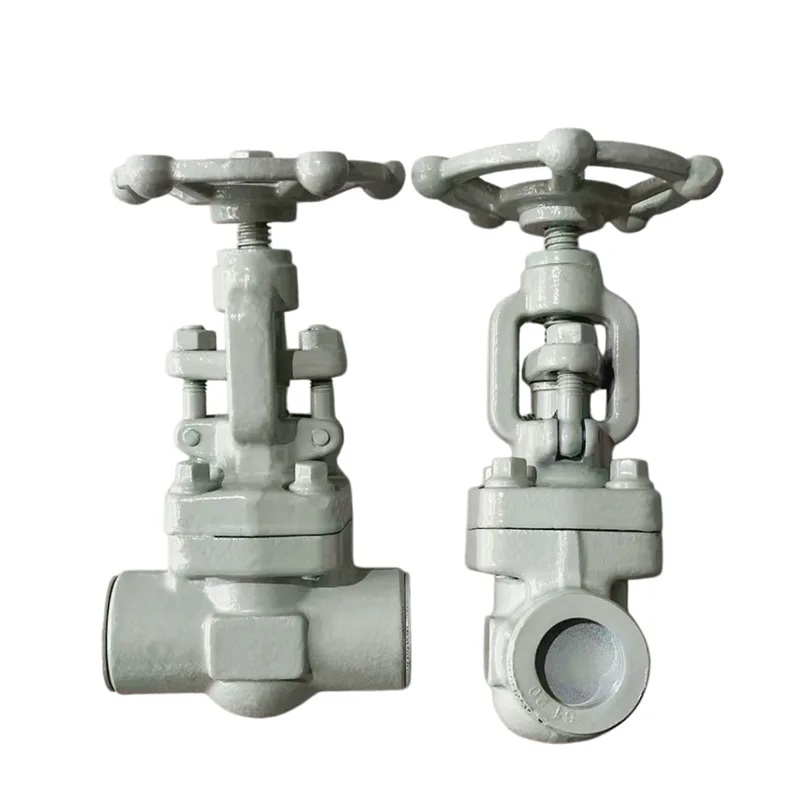

Kovaný uzatvárací ventil so zváraným hrdlom

Kované šoupátko zvárané do hrdla je vysokotlakový priemyselný ventil určený na uzatváranie potrubia a reguláciu prietoku. Vyrobený spoločnosťou Huadu Valve Group, používa kovanú uhlíkovú oceľ A105N a je vhodný pre pracovné podmienky triedy 600. Široko sa používa v ropných, chemických, energetických a vysokotlakových parných systémoch, kde je bezpečnosť a tesniaci výkon kritické. Kovaný posúvač so zváraným hrdlom zaisťuje stabilnú prevádzku a dlhú životnosť v náročných priemyselných prostrediach.

Surovinové a štrukturálne výhody

Vysokokvalitné telo z kovanej ocele

Objímkovo zváraný kovaný posúvač je vyrobený z kovanej uhlíkovej ocele A105N, čo zaisťuje:

Vysoká pevnosť a hustota

Vynikajúca odolnosť proti nárazu

Žiadne chyby odliatku, ako sú póry alebo pieskové otvory

Prísna kontrola materiálu

Každá šarža surovín je testovaná pomocou spektrálnej analýzy, aby sa zabezpečilo:

Presné chemické zloženie

Žiadne recyklované alebo nekvalitné materiály

Stabilný mechanický výkon

Výhody pripojenia Socket-Weld

Typ pripojenia kovaného posúvača so zváraným hrdlom poskytuje:

Silný tesniaci výkon

Lepšia odolnosť voči vysokému tlaku ako príruby

Znížené riziko úniku v kritickom systéme

Technické špecifikácie

Štandardné parametre

Veľkosť: DN15–DN50 (bežné zásoby)

Hodnotenie tlaku: Trieda 300 / Trieda 600

Materiál: kovaná uhlíková oceľ A105N

Typ: Zásuvkovo zváraný kovaný posúvač

Teplotný rozsah: -29°C až 570°C

Výrobný proces

Kovaný posúvač so zváraným hrdlom sa vyrába pomocou:

Integrálne zápustkové kovanie

Tepelné spracovanie (normalizačný proces)

CNC presné obrábanie

Výkonnostné vlastnosti

Presnosť tesniaceho povrchu na mikrónovej úrovni

Tesniaci výkon s nulovým únikom

Hladký chod bez zasekávania

Vhodné pre vysokoteplotné parné systémy

Oblasti použitia

Ropný a plynárenský priemysel

Kovaný posúvač so zváraným hrdlom sa široko používa v:

Rafinérske potrubia

Olejové prevodové systémy

Zariadenia na zemný plyn

Chemický priemysel

Vysokotlakové chemické potrubia

Systémy riadenia korozívnych kvapalín

Systémy vstupu/výstupu reaktora

Energetický priemysel

Parovody

Tepelné energetické systémy

Potrubie na kondenzát

Všeobecné priemyselné použitie

Vysokotlakové potrubia malého priemeru

Systémy izolácie zariadení

Aplikácie bezpečnostného vypínania

Kľúčové atribúty

FAQ

Čo je spojenie zásuvka-zvar?

Spojenie hrdlovým zvarom je spôsob spájania rúr, pri ktorom sa rúra vloží do zapusteného hrdla a potom sa zvarí okolo vonkajšej strany. Bežne sa používa vo vysokotlakových systémoch s malým priemerom.

V prípade objímkovo zváraného kovaného posúvača sa rúrka vloží do koncového hrdla ventilu a zvarí sa, aby sa vytvoril pevný, nepriepustný spoj.

Kľúčové vlastnosti spojenia zásuvka-zvar

Vysoká pevnosť a odolnosť voči tlaku

Vynikajúci tesniaci výkon

Vhodné pre malé potrubia DN15–DN50

Znížené riziko úniku v porovnaní so závitovými spojmi

Bežné v ropných, plynových a parných systémoch

Mali by sa ventily pre nástrčné zváranie pred zváraním rozobrať?

Áno, absolútne. Pred inštaláciou kovaného posúvača zváraného hrdlom by sa ventil počas zvárania NESMIE čiastočne zmontovať.

Správna montážna prax:

Ak je to možné, odstráňte vnútorné komponenty (alebo skontrolujte, či je ventil úplne otvorený)

Vložte potrubie úplne do zásuvky

Udržujte malú dilatačnú medzeru (~1,5–2 mm)

Zváranie vykonávajte iba na vonkajšom spoji

Pred spustením ventilu nechajte vychladnúť

Dôležité poznámky:

Zabráňte prehriatiu tela ventilu

Zabráňte vniknutiu zváracej trosky do dutiny ventilu

Pred zváraním zaistite správne zarovnanie

Nesprávne zváranie môže poškodiť tesniace plochy a znížiť životnosť ventilu.

Aký je rozdiel medzi OS&Y a skrutkovanou kapotou?

Toto sú dva rôzne konštrukčné návrhy používané v posúvačoch.

OS&Y (vonkajšia skrutka a strmeň)

Závit drieku je mimo telesa ventilu

Viditeľný pohyb drieku indikuje stav otvorenia/zatvorenia

Jednoduchšia údržba a monitorovanie prevádzky

Bežné v protipožiarnych a priemyselných systémoch

Skrutkovaná kapota

Kapota je spojená s telom ventilu pomocou skrutiek

Vnútorný dizajn predstavca (nie je viditeľný zvonku)

Kompaktná konštrukcia

Široko používaný vo všeobecných priemyselných aplikáciách

Jednoduché porovnanie:

OS&Y = vonkajšia viditeľnosť + jednoduché monitorovanie prevádzky

Skrutkovaná kapota = kompaktná + cenovo výhodná konštrukcia

Obidva typy môžu byť aplikované do kovaného posúvača so zváraným hrdlom v závislosti od požiadaviek projektu.
